Q71浮動球信號球閥

產品特點

球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

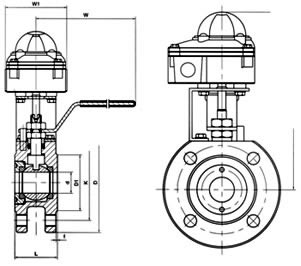

結構

主要外形和連接尺寸

ZSQ72F-16
通徑DN		d	L	D	K	n-Md	f	H	W	W1
mm	in
15	1/2"	14	35	90	65	4-M12	2	170	145	90
20	3/4"	19	38	100	75	4-M12	2	175	145	90
25	18"	24	42	110	85	4-M12	2	180	160	90
32	11/4"	29	50	135	100	4-M16	2	195	180	90
40	11/2"	38	60	145	110	4-M16	2	205	220	90
50	2"	48	72	160	125	4-M16	3	230	230	90
65	21/2"	64	95	180	145	4-M16	3	245	250	90
80	3"	72	118	195	160	8-M16	3	270	290	90
100	4"	92	140	215	180	8-M16	3	290	350	90
125	5"	110	175	245	210	8-M16	3		460	90
150	6"	135	210	280	240	8-M20	3		610	90
200	8"	175	300	335	295	12-M20	3		840	90

Q71浮動球信號球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、Q71浮動球信號球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q71浮動球信號球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q71浮動球信號球閥使用說明書
