Q11N高壓內螺紋浮動球閥

產品特征

公稱壓力：10-32MPa
適用溫度范圍：-20～150℃
適用介質：水、油、氣及某些腐蝕性液體。
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

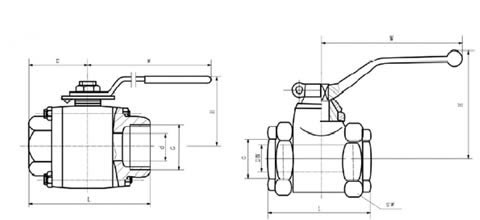

結構

PN1.6 MPa主要連接尺寸及重量

公稱通徑 DN（mm）	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺紋 G	尺寸					管螺紋 G	尺寸
		d	L	H	W	E		H	W	SW	L
6	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	1 1/4	25	120	64.5	146	60	1 1/4	115	300	70	120
40	1 1/2	32	130	76	254	65	1 1/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

主要零件材料

零件名稱	閥體	球體	閥桿	密封圈
Q11N-100C Q11N-160C Q11N-320C	35/45	1Cr18	1Cr18Ni9Ti	尼龍
Q11N-100P Q11N-160P Q11N-320P	304/1Cr18Ni9Ti		304/1Cr18Ni9Ti
Q11N-100R Q11N-160R Q11N-320R	316/1Cr18Ni12Mo2Ti		316/1Cr18Ni9Ti

上海永鵬閥門Q11N高壓內螺紋浮動球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"Q11N高壓內螺紋浮動球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的Q11N高壓內螺紋浮動球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q11N高壓內螺紋浮動球閥使用說明書
