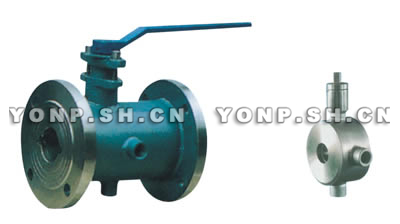

BQ41/BQ71法蘭保溫浮動球閥

產品特點

該產品具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

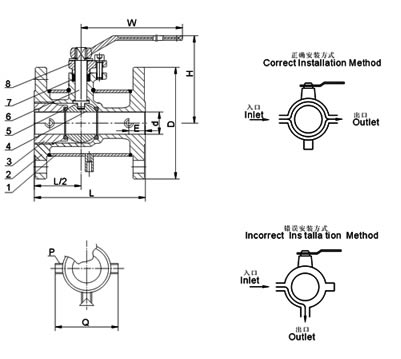

結構

技術規范

設計標準 Design Standard	ASME B 16.34 GB/T 12224
結構長度 Structure length	ASME B 16.10 GB/T 12221
連接法蘭 Connecting flange	ASME B 16.5 JB/T 79
驅動方式 Driving manner	手動、電動、氣動 Manual,Moton driving,Pneumatil
試驗和檢驗 Test & Inspection	JB/T9092 API 598
適用介質 Applicable medium	重油、膠類等易凝固介質 Heavy oil,glue and other easy-clotting medium

主要零件材質表

序號	零件名稱 Accessory name	材 質 Material
		GB	ASTM
1	夾套 Jacket	25	A105
2	閥座 Seat	WCB	A216-WCB
3	閥體 Body	25	A105
4	密封圈 SealingRing	PTFE、對位聚苯 PTFE、Counterpoint polypheny1
5	球體 Ball
6	閥桿 Stem	1Cr13	A247-410
7	填料 Stuffing	柔性石墨 Graphite
8	填料壓蓋 Gland	WCB	A216-WCB

主要外型及連接尺寸表

公稱通徑 (DN)		b	L	D		E	Q	H	W	管螺紋 Pipe thread
(mm)	(in)			(mm)	(in)					P
20	3/4"	19	117	40	11/2"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	11/2"	38	165	65	21/2"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	1000	G3/4"
200	8"	203	330	300	12"	100	492	410	1300	G3/4"
備 注Remarks		法蘭尺寸請按對應的通徑參閱樣本《主要外型及連接尺寸表》 Flange dimension refer to the sample book of form of Main Types andConnecting Dimension, according to the corresponding diameter

上海永鵬閥門BQ41/BQ71法蘭保溫浮動球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"BQ41/BQ71法蘭保溫浮動球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的BQ41/BQ71法蘭保溫浮動球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：BQ41/BQ71法蘭保溫浮動球閥使用說明書
