Q41F廣式法蘭浮動球閥

產品特征

公稱壓力：1.6-4.0MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

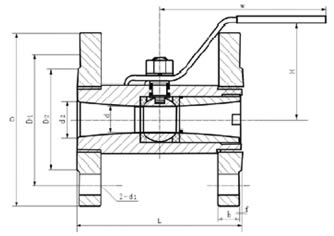

結構

PN1.6 MPa主要連接尺寸及重量

公稱通徑		d	d2	L	D	D1	D2	b	f	z-d1	H	W
DN（mm）	in
15	1/2"	10	18	92	95	65	45	14	2	4-14	60	110
20	3/4"	12.6	20	106	105	75	55	14	2	4-14	65	110
25	1"	17	24	109	115	85	65	16	2	4-14	70	110
32	1 1/4"	22	32	1269	135	100	78	16	2	4-18	85	145
40	1 1/2"	26	38	136	145	110	85	16	3	4-18	90	145
50	2"	32.8	46	154	160	125	100	18	3	4-18	98	177
60	2 1/2"	46	60	170	180	145	120	20	3	8-18	110	190

主要零件材料

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q41F-16C Q41F-25C Q41F-40C	A105、45	1Cr18/ 1Cr18Ni9Ti	不銹鋼 SS304	聚四氟乙烯PTFE 增強聚四氟乙烯 VUILUK PTFE 對位聚苯PPL	聚四氟乙烯PTFE 對位聚苯PPL
硝酸類	Q41F-16P Q41F-25P Q41F-40P	SS304/ 1Cr18Ni9Ti	SS304/ 1Cr18Ni9Ti
醋酸類	Q41F-16R Q41F-25R Q41F-40R	SS316/ 1Cr18Ni12Mo2Ti	SS316/ 1Cr18Ni12Mo2Ti

法蘭標準：JB79-59  亦可按國標 GB9113設計制造。

上海永鵬閥門Q41F廣式法蘭浮動球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"Q41F廣式法蘭浮動球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的Q41F廣式法蘭浮動球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q41F廣式法蘭浮動球閥使用說明書
