Q61 F/N高壓焊接浮動球閥

產品特征

公稱壓力：16-32MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
焊接類型：對焊（BW）、承插焊（SW）

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

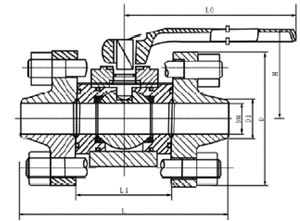

結構

PN1.6 MPa主要連接尺寸及重量

型 號	公稱通徑	尺寸
		L	L1	D	D1	H	Lo
Q61F/N-160 Q661F/N-160	10	150	60	90	18	58	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	95	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	225	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800	氣動裝置
Q661F/N-160 Q661F/N-320	10	150	60	90	18	211	255	QD60
	15	170	70	100	23	293	348	QD100
	20	191	81	110	29	297	348	QD100
	25	205	95	115	36	303	348	QD100
	32	230	110	150	43	456	520	QD150
	40	260	120	170	49	463	520	QD150
	50	330	140	200	61	478	520	QD150
	65	360	150	225	80	180	500	-
	80	380	160	270	105	200	600	-
	100	430	188	320	118	245	800	-

主要零件材料

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、 油品	Q61N-160/320C Q661N-160/320C	A105、45	1Cr18/ 1Cr18Ni9Ti	鑄鐵 WCB	聚四氟乙烯PTFE 增強聚四氟乙烯 VUILUK PTFE 對位聚苯PPL	聚四氟乙烯PTFE 對位聚苯PPL
硝酸類	Q61N-160/320P Q661N-160/320P	304/ 1Cr18Ni9Ti	304/ 1Cr18Ni9Ti
醋酸類	Q61N-160/320R Q661N-160/320R	316/ 1Cr18Ni12Mo2Ti	316/ 1Cr18Ni12Mo2Ti

上海永鵬閥門Q61 F/N高壓焊接浮動球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"Q61 F/N高壓焊接浮動球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的Q61 F/N高壓焊接浮動球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q61 F/N高壓焊接浮動球閥使用說明書
