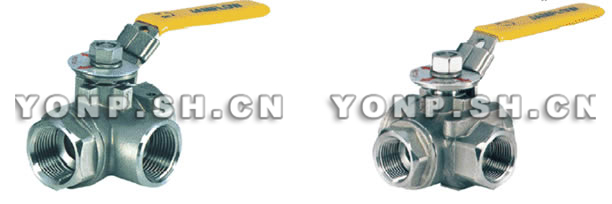

1000WOG三通不銹鋼浮動球閥

產品特征

公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

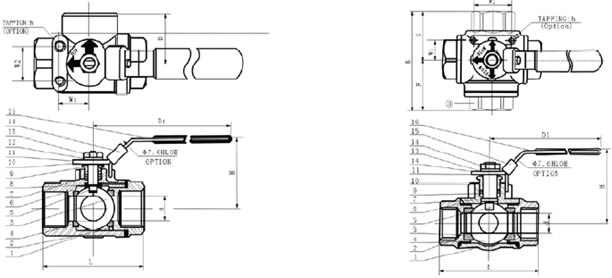

結構

L型主要連接尺寸

SIZE	d	L	H	D1	B	W1	W2	h
1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC
1 1/4"	25.0	96	81	145	48.0	22.4	35.0	10-24UNC
1 1/2"	32.0	114	83	145	57.0	22.4	38.1	1/4-20UNC
2"	38.1	142	96	204	71.0	22.4	38.1	1/4-20UNC

T型主要連接尺寸

SIZE	d	L	H	D1	B	F	G	W1	W2	h
1/2"	12.7	75	59	126	71.0	33.5	37.5	22.4	35.0	10-20NC
3/4"	16	85	64	126	81.5	39.0	42.5	22.4	35.0	10-20NC
1"	20	100	80	145	102.0	50.5	51.5	22.4	35.0	10-20NC
1 1/4"	25	115	90	145	108.5	51.0	57.5	25.4	38.1	10-20NC
1 1/2"	32	125	96	204	12101	58.0	63.0	25.4	38.1	1/4-20UNC
2"	38.1	148	106	204	138.5	65.5	73.0	25.4	38.1	1/4-20UNC

主要零件材料

序號	零件名稱	材質
1	閥體	不銹鋼 CF8M/CF8
2	閥蓋	不銹鋼 CF8M/CF8
3	球	不銹鋼 CF8M/CF8
4	球墊	聚四氟乙烯 PTFE
5	閥桿	不銹鋼 CF8M/CF8
6	填料	聚四氟乙烯 PTFE
7	中口	聚四氟乙烯 PTFE
8	大薄片	聚四氟乙烯 PTFE
9	壓蓋螺母	不銹鋼 CF8M/CF8
10	手柄	不銹鋼 CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不銹鋼 CF8
13	螺帽	不銹鋼 CF8
14	鎖定裝置	不銹鋼 CF8
15	皮套	塑料
16	盲蓋	不銹鋼 CF8M/CF8

上海永鵬閥門1000WOG三通不銹鋼浮動球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"1000WOG三通不銹鋼浮動球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的1000WOG三通不銹鋼浮動球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：1000WOG三通不銹鋼浮動球閥使用說明書
