Q44/Q45三通浮動球閥

產品特點

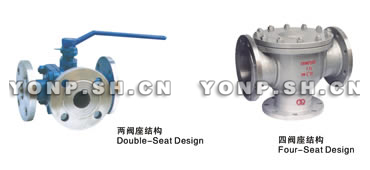

一、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。
它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
二、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈
活控制管路中介質的合流或分流。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

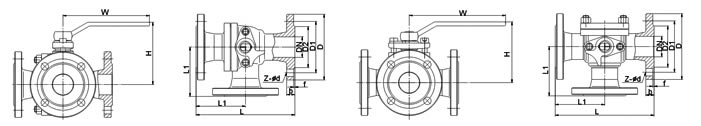

結構

主要零件材質

零件名稱 Accessory name	材 質 Material
	GB	ASTM
閥體、閥蓋 Body,bonnet	WCB	A216-WCB
密封圈 Sealing Ring	PTFE、對位聚苯 PTFE、Counterpoint polypheny1	PTFE、對位聚苯 PTFE、Counterpoint polypheny1
球體 Ball	1Cr18Ni9Ti	SS 304
閥座、閥桿 Seat、Stem	2Cr13	A246-416
雙頭螺柱 Dual-head double-screw bolt	35CrMoA	A193-B7

主要性能規范

公稱壓力 PN(MPa) Nominal diameter		試驗壓力 Test pressure
		殼體 Shell	高壓液密封 High-pressure liquid sealing	低壓氣密封 Low-pressure hermetic sealing
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
適用工況 Applicable Operating Mode	適用介質 Applicable medium		水、油品、氣等非腐蝕介質和酸堿腐蝕介質 Non-corrosion medium such as water, oil products, and gas, etc,and nitric acid corrosion medium.
	適用溫度 Applicable temperature		-28-350℃
應用規范 Applicable specification	連接法蘭 Connecting flange		JB79-59、GB9113、HG20592-97、ANSI B16.5
	檢驗試驗 Test and inspection		GB9/T 9092-99、API 598
其余制造規范均按本廠標準 Other manufacturing standard is according to the standard of our factory.

主要外型與連接尺寸表

公稱 壓力 或壓 力級	主要尺寸	公稱通徑
		15/ 1/2"	20/ 3/4"	25/1"	32/ 11/4"	40/ 11/2"	50/2"	65/21/2"	80/3"	100/4"	125/5"	150/6"	200/8"
PN1.6MR	L	150	150	180	200	220	240	260	280	320	380	440	550
PN2.5MPa	L1	75	75	90	1OO	1 O	120	130	140	160	190	220	275
PN4.OMR	H	90	90	102	115	135	140	155	185	21O	275	305	335
CLASS150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800
其余的法蘭尺寸請參閱樣本 <主要外型及連接尺寸表>

上海永鵬閥門Q44/Q45三通浮動球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"Q44/Q45三通浮動球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的Q44/Q45三通浮動球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q44/Q45三通浮動球閥使用說明書
