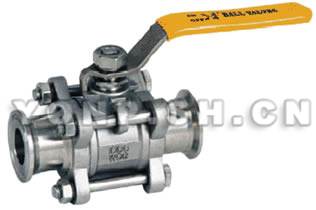

Q81F三片式卡箍浮動球閥

產品特征

公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

結構

主要連接尺寸及重量

SIZE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	21/2"	3"	4"
PORT	9.6	15.9	22.2	28.5	34.9	47.5	60.2	72.9	97.4
L	75	90	100	110	125	150	190	220	270
D	25.0	25.0	20.4	50.4	50.4	63.9	77.4	90.0	118.9
S	20.24	20.24	43.60	43.60	43.60	56.30	70.60	83.30	110.30
H	64	67	83	89	100	108	150	161	180
T1	…	…	2.85	2.85	2.85	2.85	2.85	2.85	2.85
T2	3.63	3.63	4.75	4.75	…	…	…	…	…
E	125	125	140	140	200	200	250	250	290

主要零件材料

序號	零件名稱	材質
1	閥體	不銹鋼CF8M
2	閥蓋	不銹鋼CF8M
3	球體	不銹鋼SS316
4	螺栓墊片	不銹鋼SS304
5	螺栓螺母	不銹鋼SS304
6	螺栓	不銹鋼SS304
7	密封圈	聚四氟乙烯PTFE
8	閥體密封圈	聚四氟乙烯PTFE
9	止推墊圈	聚四氟乙烯PTFE
10	閥桿密封墊	聚四氟乙烯PTFE
11	閥桿	不銹鋼SS316
12	填料壓蓋螺母	不銹鋼SS304
13	手柄螺母	不銹鋼SS304
14	手柄墊圈	不銹鋼SS304
15	掛鎖裝置	不銹鋼SS304(OQTION)
16	手柄	不銹鋼SS304
17	手柄套	塑料
