STF-1（圓形）手動風量調節閥

結構特點及用途

該閥由優質鋼板焊接，具有體積小，重量輕。啟動靈活，使用維修方便等特點。 本閥安裝在管路上，用以雙向啟閉及調節介質流量。

主要性能

公稱壓力：0.05MPa 介質速流：≤28m/s
適用溫度：≤300℃
適用介質：煙氣、粉塵、氣體、可燃?xì)怏w

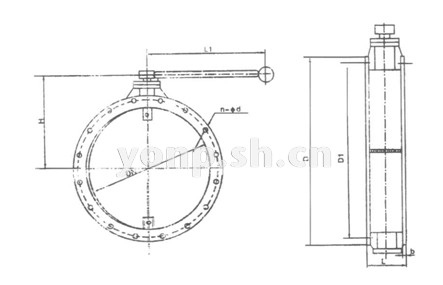

主要外形及連接尺寸表

DN	D	D1	L	b	Η	L1	N-Φd	重量
100	164	140	80	6	140	150	8-Φ10	9
120	184	150	80	6	150	150	8-Φ10	10
125	189	165	80	6	150	150	8-Φ10	11
130	194	170	80	6	150	150	8-Φ10	12
140	214	184	80	6	155	150	8-Φ12	13
150	224	194	80	6	160	150	8-Φ12	14
160	234	204	80	6	165	200	8-Φ12	15
180	254	224	80	6	175	200	8-Φ12	17
200	274	244	80	6	185	200	8-Φ12	20
220	294	264	80	8	210	200	12-Φ14	22
250	330	300	100	8	225	350	12-Φ14	24
260	350	330	100	8	240	350	12-Φ14	27
320	400	370	100	8	260	350	12-Φ14	32
360	440	410	100	8	280	350	16-Φ24	40
390	470	440	100	8	295	350	16-Φ24	43
400	480	450	100	8	300	450	16-Φ24	44
450	530	500	100	8	325	450	16-Φ24	56
500	580	550	100	8	350	450	16-Φ24	72
560	640	610	100	8	380	450	16-Φ24	88
600	680	650	100	10	420	600	20-Φ14	96
630	710	680	100	10	435	600	20-Φ14	113
700	784	754	120	10	470	600	24-Φ14	128
800	890	854	120	10	520	600	24-Φ14	164
900	990	954	120	10	570	600	24-Φ14	188
1000	1090	1054	160	10	620	600	28-Φ14	212
1120	1210	1174	160	10	680	600	28-Φ14	242
1200	1290	1254	160	10	720	600	28-Φ14	274
