D671X/F/J/H/S對夾式氣動(襯膠)脫硫蝶閥

主要性能規范

適用溫度	適用介質
天然膠≤ 85℃	石膏漿液、石灰石漿液、 回收水、工藝水、廢水
三元乙丙膠≤100℃

主要零件材料

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、碳鋼
蝶板	碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、C276
閥座	天然橡膠、三元乙丙膠
閥桿	不銹鋼、 2Cr13、304

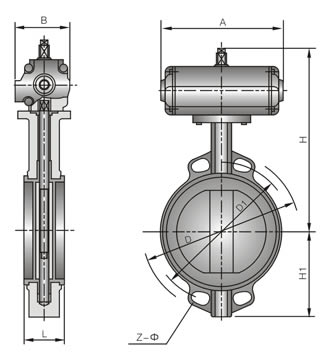

主要外形尺寸和連接尺寸 (mm)

公稱通徑(DN)	L	D	D1	Z-Ф	A	B	H	H1	重量
40	33	150	110	4-18	127	60	214	60	6
50	43	165	125	4-18	127	60	234	64	7
65	46	185	145	4-18	133	70	273	80	10
80	46	200	160	8-18	133	83	293	90	11
100	52	220	180	8-18	203	100	327	102	16
125	56	250	210	8-18	222	120	376	112	22
150	56	285	240	8-22	294	120	386	132	24
200	60	340	295	8-22	337	172	483	160	45
250	68	395	350	12-22	380	172	510	206	57
300	78	445	400	12-22	420	224	612	232	90
350	78	505	460	16-22	450	224	643	263	103
400	102	565	515	16-26	603	272	732	295	177
450	114	615	565	20-26	603	272	754	327	193
500	127	670	620	20-26	683	272	812	358	343
600	154	780	725	20-30	683	360	952	474	380
采用標準	設計制造： GB12238結構長度：GB12221(20系列)法蘭：GB/T17241.6PN1.0MPa

D671X/F/J/H/S對夾式氣動(襯膠)脫硫蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/df.html">蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、D671X/F/J/H/S對夾式氣動(襯膠)脫硫蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的D671X/F/J/H/S對夾式氣動(襯膠)脫硫蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：D671X/F/J/H/S對夾式氣動(襯膠)脫硫蝶閥使用說明書
