Ds942X梳齒式調節蝶閥

產品概述

Ds942X型梳齒式調節蝶閥是我公司技術人員在研究多家用戶運行報告，總結多年設計制造經驗的基礎上，根據流體力學特性而開發出來的新型調節蝶閥。已經在電站、引水、供水、供熱等領域得到了廣泛的應用，并得到了用戶的普遍認可和贊許。梳齒式調節蝶閥主要用在介質為水的管網系統，起調節管道介質流量、流態以及調節管網壓力平衡的作用。本閥尤其對低壓力（≤0.6MPa）管路呈現出優良的調節性能。
上海永鵬實業生產的梳齒式調節蝶閥的主要特點有：
1、先進的蝶板梳齒結構設計，使輸出流量和壓力更為精確，調流特性較普通蝶閥顯著提高，可調節范圍更大。
2、合理的材料選用使閥門的使用壽命顯著延長。
3、科學的設計方法使整機重量顯著降低。既節省材料，又便于安裝。
4、自潤滑軸承的采用使操作力矩大大減小。
5、簡單方便的尾端調整機構有效地保證蝶板位置對中，減少密封面磨損。
6、操作靈活方便，即可實現電動、自動化操作，又可以進行手動操作。
7、可臥式安裝，也可以立式按裝。

主要技術參數

公稱壓力 （MPa）		0.25	0.6	1.0	1.6
公稱通徑 （mm）		400～2000	400～2000	200～2000	200～2000
試驗壓力 （MPa）	強度試驗	0.375	0.9	1.5	2.4
	密封試驗	0.275	0.66	1.1	1.76
適用介質		水
適用溫度		≤80℃

執行標準

設計制造	法蘭連接尺寸	結構長度	壓力試驗
GB12238	GB4216.2～4216.5、GB/T17241.6、GB2555～2556	GB12221	GB/T13927

主要零件材料

零件名稱	材料	備注	零件名稱	材料	備注
閥體、蝶板、端蓋	HT200、HT250、QT450-10		蝶板密封圈	NBR
閥軸、錐銷	2Cr13、1Cr18Ni9Ti		軸承	SF-1、SF-2	帶潤滑結構
閥體密封圈	1Cr18Ni9Ti		填料	NBR

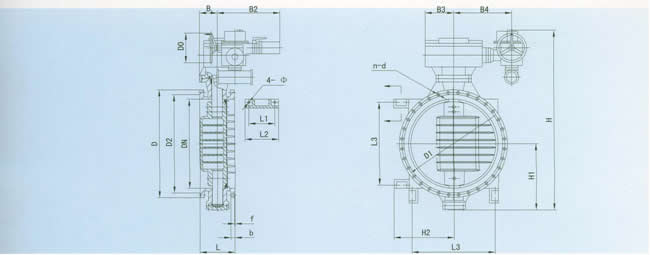

主要外形連接尺寸

PN	DN	L	D0	H	H1	H2	B1	B2	B3	B4	L1	L2	L3	∮
0.25MPa	400	216	160	997	352		116	489	215	515
	450	222	200	1022	370		116	489	215	515
	500	229	200	1178	414		162	548	186	662
	600	267	250	1379	510		162	548	186	662
	700	292	250	1472	542		230	60	186	662
	800	318	250	1527	595		232	60	186	662
	900	330	250	1713	660		232	60	186	662
	1000	410	320	1881	740	705	232	60	186	662	320	400	920	27
	1200	470	320	2380	882	810	210	728	305	760	380	460	1120	27
	1400	530	320	2564	1013	910	303	782	194	827	440	520	1320	27
	1600	600	320	2753	1185	1010	335	926	223	1008	510	590	1520	30

Ds942X型梳齒式調節閥

PN	DN	L	D0	H	H1	H2	B1	B2	B3	B4	L1	L2	L3	∮
0.25MPa	1800	670	400	2930	1270	1112	335	926	223	1008	580	660	1720	30
	2000	760	400	3322	1406	1215	450	1006	173	1093	670	750	1920	30
	2200	840	400	3958	1551	1315	450	1006	173	1093	890	990	2120	30
	2400	910	400	4237	1721	1415	430	1155	670	1167	980	1080	2320	33
	2600	990	400	4509	1876	1520	430	1155	670	1167	1080	1180	2520	33
	2800	1070	400	4780	2051	1620	430	1155	670	1167	1180	1280	2720	36
	3000	1150	400	5086	2076	1720	430	1155	670	1167	1280	1380	2920	36
0.6MPa	400	216	200	997	352		116	489	215	515
	450	222	200	1022	370		162	548	186	662
	500	229	250	1178	414		162	548	186	662
	600	267	250	1379	510		230	630	186	662
	700	292	250	1472	542		232	630	186	662
	800	318	250	1527	595		232	630	186	662
	900	330	320	1713	660		232	630	186	662
	1000	410	320	1881	740	705	303	782	194	827	320	400	920	27
	1200	170	320	2291	882	810	303	782	194	827	380	460	1120	27
	1400	530	320	2565	1013	910	335	926	223	1008	440	520	1320	27
	1600	600	400	2753	1185	1010	335	926	223	1008	510	590	1520	30
	1800	670	400	2930	1270	1112	450	1006	173	1093	580	660	1720	30
	2000	760	400	3641	1406	1215	450	1006	173	1093	670	750	1920	30
	2200	840	400	3909	1151	1315	430	1103	540	995	890	990	2120	30
	2400	910	400	4285	1721	1415	430	1155	670	1167	980	1080	2320	33
	2600	990	400	4673	1876	1520	430	1155	670	1167	1080	1180	2520	33
	2800	1070	400	4860	2051	1620	430	1155	670	1167	1180	1280	2720	36
	3000	1150	400	5706	2076	1720	430	1155	670	1167	1280	1380	2920	36
1.0MPa	200	152	160	655	186		116	489	215	515
	250	165	160	752	263		116	489	215	515
	300	178	160	805	296		116	489	215	515
	350	190	160	853	307		116	489	215	515
	400	216	200	997	352		162	548	186	662
	450	222	200	1022	370		162	548	186	662
	500	229	250	1178	414		230	630	186	662
	600	267	250	1379	510		232	630	186	662
	700	292	250	1472	542		232	630	186	662
	800	318	250	1527	595		232	630	186	662
	900	330	320	1713	660		303	782	194	827
	1000	410	320	1881	740	705	303	782	194	827	320	400	920	27
	1200	470	320	2297	840	810	335	926	223	1008	380	460	1120	27
	1400	530	320	2564	1013	910	335	926	223	1008	440	520	1320	27
	1600	600	400	2753	1185	1010	450	1006	173	1093	510	590	1520	30
	1800	670	400	3130	1270	1112	450	1006	173	1093	580	660	1720	30
	2000	760	400	3849	1406	1215	430	1103	540	995	670	750	1920	30
	2200	840	400	4329	1551	1315	430	1103	540	995	890	990	2120	30
	2400	910	400	4705	1721	1415	430	1103	540	995	980	1080	2320	33
1.6MPa	200	152	160	655	186	705	116	489	215	515	320	400	920	27
	250	165	160	752	263	810	116	489	215	515	380	460	1120	27
	300	178	200	805	308	910	116	489	215	515	440	520	1320	27
	350	190	200	853	327	1010	162	548	186	662	510	590	1520	30
	400	216	250	997	367	1112	162	548	186	662	580	660	1720	30
	450	222	250	1022	385	1215	230	630	186	662	670	750	1920	30
	500	229	250	1178	445		232	630	186	662
	600	267	250	1379	546		232	630	186	662
	700	292	320	1472	590		232	630	186	662
	800	318	320	1527	640		303	782	194	827
	900	330	320	1713	695		303	782	194	827
	1000	410	320	1881	745		335	926	223	1008
	1200	470	400	2297	984		335	926	223	1008
	1400	530	400	2564	1033		450	1006	173	1093
	1600	600	400	2753	1218		450	1006	173	1093
	1800	670	400	3150	1307		430	1103	540	995
	2000	760	400	3869	1420		430	1103	540	995

注：可根據用戶要求從DN250-3000生產（GB12221-89）長系列，從DN1200-3000帶底腳的需注明。

Ds942X梳齒式調節蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/df.html">蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、Ds942X梳齒式調節蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Ds942X梳齒式調節蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Ds942X梳齒式調節蝶閥使用說明書
