DK941X真空蝶閥

產品概述

DK941X真空蝶閥適用于無腐蝕的飽和水蒸氣低真空管路上，作為閉路設備。DK941X真空蝶閥為密封型蝶閥，蝶閥兩端軸封處用0.25MPa的壓力水密封，確保軸封處不泄漏。上海永鵬實業生產的DK941X真空蝶閥結構為雙閥座形勢，兩座之間以及軸端處均為橡膠密封與壓力水（壓值0.25MPa）相結合形式密封。如用戶需要，可在閥體壁上加裝電熱裝置。

主要零件材料

零件名稱	閥體、蝶板	閥軸、密封座	蝶板密封圈
材料	Q235-A、F鋼板	2Cr13、1Cr18Ni9Ti	三元已丙橡膠、氟橡膠

主要技術參數

型號		Ds9D41X-2.5C		Ds9D41XF-2.5C
公稱壓力（MPa）		0.25		0.25
試驗壓力（MPa）	強度試驗	0.4		0.4
	密封試驗	0.275		0.275
工作壓力（MPa）		0.25		0.25
適用介質		無腐蝕飽和水蒸氣
適用溫度℃		≤120	≤200
真空淺漏率		≤6.67×10-2PaM3S-1
法蘭連接尺寸標準		GB2555～2556-81
壓力試驗標準		GB/T13927-92

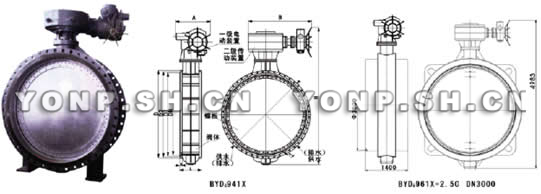

主要外形連接尺寸

DN	D	D1	D2	L	n-d	b	f	A	B	H
1000	1170	1120	1080	305	28-30	42	5	590	980	2230
1200	1375	1320	1280	381	32-30	44	5	590	980	2476
1400	1575	1520	1480	381	36-30	46	5	630	1117	2793
1600	1790	1730	1690	457	40-30	48	5	630	1117	2850
1800	1990	1930	1890	457	44-30	50	5	850	1480	3187
2000	2190	2130	2090	540	48-30	52	5	850	1480	3310
2200	2405	2340	2295	590	52-33	56	6	850	1554	3915
2400	2605	2540	2495	650	56-33	60	6	850	1554	4187
2600	2805	2740	2695	700	60-33	64	6	1533	1435	4409
2800	3030	2960	2910	760	64-36	66	6	1585	1837	4760
3000	3230	3160	3110	810	68-36	70	6	1585	1837	5008

注：可根據用戶要求從DN250-3000生產（GB12221-89）長系列。從DN1200-3000帶底腳的需注明。

DK941X真空蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、DK941X真空蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的DK941X真空蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：DK941X真空蝶閥使用說明書
