DS341X伸縮蝶閥

產品概述

伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，適用于溫度在425?以下，公稱壓力在1.6MPa以下的石油，化工、電力、造 紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。

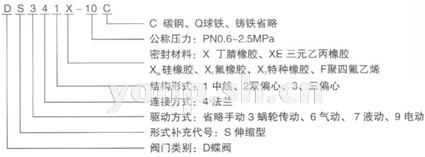

產品型號編制方法

特點
1.結構獨特，設計靈活，重量輕，省力，啟閉迅速
2.伸縮蝶閥不僅能補償管道溫差所產生的熱脹冷 縮的功能，還能為維修閥門安裝更換提供方便。
3. 密封部位可調節更換，密封性能可靠。

主要技術參數

公稱通徑		50-2000		50-1600
公稱壓力(MPa)		0.6	1.0	1.6
密封試驗(MPa)		0.66	1.1	1.76
強度試驗(MPa)		0.9	1.5	2.4
適用溫度	軟密封	X： -40℃~90℃ XF： -20~200℃
	硬密封	碳鋼：-29°C?425°C 不銹鋼：-40°C~650°C
適用介質		水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率		符合GB/T13927-92標準
驅動方式		蝸輪傳動、電動、氣動、液動

主要外形連接尺寸

規格	D	D1	D2	Lmax	Lmin	H1	H2	N-Φd
100	220	180	156	220	185	110	170	8-Φ18
125	250	210	184	222	187	123	182	8-Φ18
150	285	240	211	227	192	140	210	8-Φ22
200	340	295	266	247	212	170	238	8-Φ22
250	395	350	319	267	232	195	270	12-Φ22
300	445	400	370	287	252	222	300	12-Φ22
350	505	460	429	310	270	252	330	16-Φ22
400	565	515	480	332	290	285	368	16-Φ26
450	615	565	530	352	310	310	402	20-Φ26
500	670	620	582	375	330	337	438	20-Φ26
600	780	725	682	420	360	393	490	20-Φ30
700	895	840	794	465	395	450	558	24-Φ30
800	1015	950	901	510	430	515	625	24-Φ33
900	1115	1050	1001	555	465	560	685	28-Φ33
1000	1230	1160	1112	600	500	610	750	28-Φ36
1200	1455	1380	1320	690	570	725	880	32-Φ39
1400	1675	1590	1520	780	640	840	987	36-Φ42
1600	1915	1820	1750	860	720	960	1158	40-Φ48
1800	2115	2020	1950	940	800	1060	1258	44-Φ48
2000	2325	2230	2160	1020	880	1165	1365	48-Φ48

主要零部件材料

零件名稱	材料
閥體	WCB 不銹鋼 QT450-10
蝶板	WCB 不銹鋼 QT450-10
閥軸	2Cr13不銹鋼
密封圈	橡膠
填料	柔性石墨

采用標準

制造標準	JB/T8527-97、GB/T12238-89
法蘭標準	GB9113-2000、GB/T17241.6-1998
檢驗標準	GB/T13927-92

注：
1.本閥除上述配電動執行機構外，還可與其它電動、氣動、液動、電液動執行器組合使用。
2.有關執行器原理、接線圖、技術參數表見"附錄"。
3.本閥可按用戶要求設計制造（非水平布置的管道安裝 請注明與地面的夾角）。
4.整機質量為閥體質量+執行器質量。
5.需附件請注明（如伺服放大器、電動操作器，控制箱等）。
6.訂貨時注明：產品名稱、規格、型號、公稱壓力，適用溫度、泄漏率、輸入信號、安裝角度。
7.若需雙水冷蝶閥，請注明型號DSS9/3 1 1/2 3型，連接尺寸同上表一樣。
