Ds9/3 1 1/2 3-1Px電（手）動水冷式超高溫蝶閥

結構特點及用途

該閥系我公司95年度國家級新產品，并通過了國家科委鑒定。該閥采用優質耐熱鋼，閥板內腔通水冷卻，具有耗水量少、耐溫高、使用壽命長、操作維修方便、轉動靈活等特點可與各種電動執行機構配套使用，實現遠距離控制和自動調節和切斷，廣泛應用于冶金、化工、建材、電站等行業的超高溫氣體管道中，作為介質流量調節的切斷使用。

主要性能

公稱壓力：0.1Mpa;電源：220（或380）V.AC
輸入信號：0-10（4-20）mA.DC或開關量信號
適用溫度：P9 t≤950℃, P10 t≤1000℃, P11 t≤1100℃, P12 t≤1200℃, P13 t≤1300℃
適用介質：煙氣及其它超高溫氣體
泄漏率：普通型（Ds9113..Ds3113型）≤3% 低泄漏型（Ds9123..Ds3123型）≤1%
閥板轉角：0-90°冷卻水消耗量（0.0025-0.01）DNm3/h（根據介質溫度和口徑而定）
冷卻水壓力：0.3Mpa的軟化水；冷卻水進口溫度≤30℃，出口溫度80℃-60℃

型號編制說明：見附錄-型號編制說明 格式1

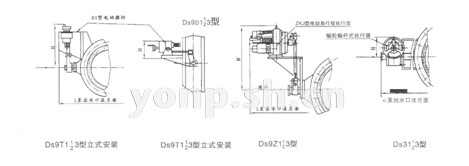

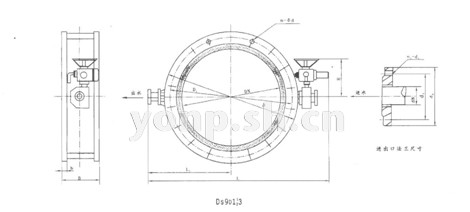

DS9Z1 1/2 3、DS9D1 1/2 3、DS9T1 1/2 3、DS3 1/2 3型電（手）動水冷式超高溫蝶閥外形及連接尺寸表

DN			150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	14 00	15 00	16 00	18 00	20 00	22 00	24 00	26 00	28 00	30 00
D			490	540	595	755	810	860	910	975	1075	1175	1275	1375	1475	1685	18 85	19 85	20 85	23 00	25 00	27 00	29 00	31 00	33 00	35 00
D1			445	495	550	705	760	810	860	920	1025	1120	1220	1320	1420	1630	18 30	19 30	20 30	22 40	24 40	26 40	28 40	30 40	32 40	34 40
B			190			200					210				220			240				300
b			16				18			20			22		24			26		28		30		32
n			12			16		20		24			32		36	40	44	48	50	52	56	60	64	68	72	76
d			φ18	φ23				φ25			φ30									φ34
L1			375	448	473	580	608	642	668	772	829	883	1040	1090	1140	1265	13 70	15 45	15 90	17 00	18 00	19 00	20 00	21 00	22 00	23 00
冷卻水連接尺寸		d1	55		65				75				90			100				110			150
		dn	15		20				25				32			40				50			80
		d2	80		90				100				120			130				140			185
		n1-d2	4-φ12		4-φ12				4-φ12				4-φ14			4-φ14				4-φ14			4-φ18
閥體重量（Kg）			170	180	240	270	310	350	430	525	675	850	1010	1310	1530	1730	19 60	22 10	24 60	28 30	32 10	37 00	43 00	50 20	57 30	65 70
配電動執行器	DS9Z1 1/2 3	L	1170	1316	1366	1695	1751	1841	1870	2189	2303	2411	2800	2900	3010	3260	3520	38 70	39 76	41 90	43 90	45 90	49 30	51 30	53 30	55 30
		H	470			550				690			780				978			1028
		型號	ZKJ-210			ZKJ-310				ZKJ-410			ZKJ-510				ZKJ-610			ZKJ-610			ZKJ-710
	DS9D1 1/2 3	L	860	1006	1056	1270	1326	1394	1446	1624	1798	1906	2260	2320	2430	2680	2920	32 70	33 76	35 90	37 90	39 90	42 40	44 40	46 40	48 40
		H	460										570							660
		型號	Z5-36			Z15-36				Z15-36			Z20-36				Z30-36						Z45-36
	DS9T1 1/2 3	L	810	956	1006	1220	1276	1344	1396	1624	1738	1846	2160	2260	2370	2650	2830	31 80	32 86	35 00	37 00	39 00	41 20	43 20	45 20	47 20
		H	720			1170				1020			1020				1320			1620			2370
		型號	DTⅡ10020-M			DTⅡ10050-M				DTⅡ30040-M			DTⅡ50030-M				DTⅡ100050-M			DTⅡ100070-M			DTⅡ1000120-M
配手動 執行器 DS3 1/2 3 型		L	840	986	1036	1250	1306	1374	1426	1660	1778	1886	2200	2300	2430	2650	2980	32 30	33 36	35 80	37 80	39 80	42 20	44 20	46 20	48 20
		H	90			105				120			150				180			210			250
		型號	S-01			S-02				S-03			S-04				S-05			S-06			S-07

注：
1.本閥除上述配電動執行機構外，還可與其它電動、氣動、液動、電液動執行器組合使用。
2.有關執行器原理、接線圖、技術參數表見"附錄"。
3.本閥可按用戶要求設計制造（非水平布置的管道安裝 請注明與地面的夾角）。
4.整機質量為閥體質量+執行器質量。
5.需附件請注明（如伺服放大器、電動操作器，控制箱等）。
6.訂貨時注明：產品名稱、規格、型號、公稱壓力，適用溫度、泄漏率、輸入信號、安裝角度。
7.若需雙水冷蝶閥，請注明型號DSS9/3 1 1/2 3型，連接尺寸同上表一樣。
