F500防結露鋁合金壓鑄蝶閥

概述

超輕鋁合金閥體，扭矩小，使用安裝方便，杜絕銹蝕
適用于空調、工業水處理設備，有很強的防結露功能。鋁合金壓鑄閥體，杜絕銹蝕。
F500系列蝶閥在防止結露方面發揮超群的功能。利用多年積累的技術和經驗開發的獨特的多層次漸近接觸式閥座，以及綜合其它多項技術的F500系列蝶閥正在越來越多的領域替代其它閥門，具有施工簡單、使用壽命長的特點。
優異持久的密封性能
有的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，從而延長閥座的使用壽命。
扭矩減小實現了驅動裝置的輕量化和小型化
獨有的閥桿密封環防止流體泄漏
不同材質的閥座，適應不同工況，具有良好的防腐和密封性能
球形閥板運動軌跡使得閥門轉動靈活自如
閥板是按一個完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是閥板的上、下頂端處的軸向密封面處也不例外，這樣的密封面在密封時，盡管有了接觸，卻是相當平滑的，所以力矩減小了，密封性能改善了，特別是軸向密封處的磨擦減小了，采用這一技術的閥座壽命增加了三倍。

標準參數表

類型	F500	結構長度	JIS GB API
閥門公稱口徑	40-300mm	頂部法蘭標準	國標標準ISO 5211
適用法蘭規格	JIS ANSI GB	標準材質	閥體：鋁合金
最大工作壓力	1.0MPa		閥板：不銹鋼

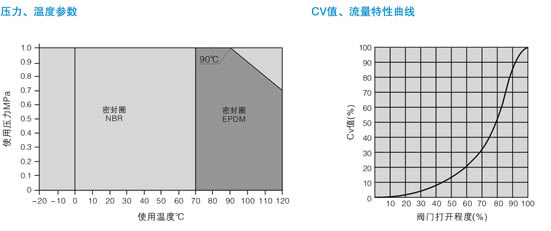

使用溫度范圍	0-120℃ EPDM 0-70℃ NBR		密封圈：EPDM(MBR)
泄漏試驗壓力	1.1MPa	噴涂規格	聚酯粉體涂料
閥體試驗壓力	1.5MPa
驅動形式	手柄式、齒輪式、氣缸式、電動式

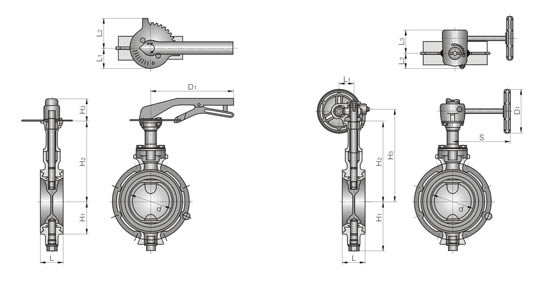

手動外形連接尺寸及重量

規格		尺寸 (mm)								重量 (kg)
mm	inch	d	L	H1	H2	H3	L1	L2	D1
40	11/2"	42	33	70	145	51	47	68	250	1.4
50	2"	52	43	82	145	51	47	68	250	1.7
65	21/2"	67	46	90	157	51	47	68	250	2.1
80	3"	80	46	99	165	51	47	68	250	2.3
100	4"	102	52	112	183	51	47	68	250	2.8
125	5"	126	56	132	196	60	63	86	330	4.8
150	6"	150	56	146	214	60	63	86	330	6.0

渦輪外形連接尺寸及重量

規格		尺寸 (mm)										重量 (kg)
mm		d	L	H1	H2	H3	L1	L2	L3	S	D1
40	11/2"	42	33	70	145	168	35	35	56	132	100	2.0
50	2"	52	43	82	145	168	35	35	56	132	100	2.3
65	21/2"	67	46	90	157	180	35	35	56	132	100	2.7
80	3"	80	46	99	165	188	35	35	56	132	100	2.9
100	4"	102	52	112	183	206	41	39	68	132	100	3.4
125	5"	126	56	132	196	220	58	48	89	149	140	5.8
150	6"	150	56	146	214	238	58	48	89	149	140	7.4
200	8"	199	60	188	241	272	58	48	89	149	140	9.6
250	10"	248	68	220	320	367	67	61	97	200	200	21.5
300	12"	297	78	255	355	402	67	63	97	200	200	31.0

F500防結露鋁合金壓鑄蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/df.html">蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、F500防結露鋁合金壓鑄蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的F500防結露鋁合金壓鑄蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：F500防結露鋁合金壓鑄蝶閥使用說明書
