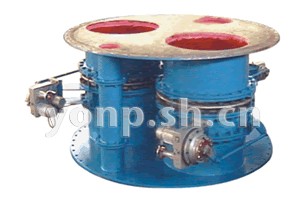

TYFZ煤氣調壓閥組

產品概述

TYFZ型煤氣調壓閥組適用于煉鐵廠高爐系統，通過對氣體介質流量調節來保證爐頂壓力穩定在一定范圍內。安裝于除塵裝置(濕式除 塵或干式除塵)之后的凈煤氣管道上。也適用干其它對需要通過流量、壓力調節保持穩定生產的氣體介質管路系統。

結構特點及用途

TYFZ型煤氣調壓閥組由ZAJW-1型自動調節蝶閥及常通管組成。在使用中一般用一臺ZAJW-1型自動調節蝶閥通過DDZ型電動單元組 合儀表進行自動控制，其余二臺（或三臺）ZAJW-1型自動調節蝶閥由閥門配制的電動執行器通過儀表盤上的手動操作器控制進行粗調， 以達到對系統流量和壓力之調節。TYFZ型煤氣調壓閥組適用于高爐系統及其它需要通過流量、壓力調節保持穩定生產的系統。本閥組安 裝在水平管道上時無方向要求，但常通管應置于閥組下方，以保證在系統溫度下降時冷凝水的排出。安裝在垂直管路上時應考慮電動執行器的工作位置。

主要零件材料

零件名稱	閥體	閥板	閥桿	連接筒	大小法蘭	密封墊
材料	碳素鋼	碳素鋼	合金鋼	碳素鋼	碳素鋼	石棉橡膠

技術性能

閥組型號	介質溫度℃	介質壓力MPa	介質流量m3/h	閥門轉角	備注
TYFZ-10	≤350	-0.05	-30000	0-90°	-
TYFZ-30	”	-0.07	48000-58000	0-90°	-
TYFZ-38	”	-0.07	68000-85000	0-90°	-
TYFZ-65	”	-0.1	111000-130000	0-90°	-
TYFZ-75	”	-0.15	137000-157000	0-90°	-
TYFZ-90	”	-0.2	170000	0-90°	-
TYFZ-100	”	-0.2	187000	0-90°	-
TYFZ-125	”	-0.25	205000	0-90°	-
TYFZ-135	”	-0.25	250500	0-90°	-

自動調節閥配用電動裝置性能參數

?DN	電動執行機構		電源電壓力、輸入信號電流	單程(90°) 啟閉時間
	型號	輸出力矩
250	DKJ-210 或 DKJ-210Q	100N.m	DDZ- II 型 0-10mA DDZ III 型 4-20mA 220V.AC	25
300				25
350	DKJ-310或 DKJ-310Q	250N.m
400				25
450
600	DKJ-410或 DKJ-410Q	600N.m		25
700
800	DKJ-510或 DKJ-510Q	1600N.m
900				25

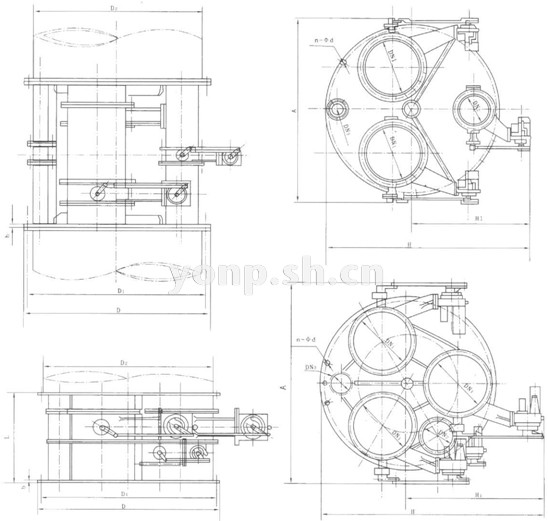

主要外形及連接尺寸表

閥組型號	D	D1	L	b	n-Φd	A	A1	Η	H1	閥門配制	許用流量(m3/h)	重量 (kg)	對應 管道
TYFZ-25	1990	1930	1000	30	44-Φ30	3600	1800	2150	1150	600x2+300x1+150	55000-65000	2800	1200
TYFZ-30	1990	1930	1000	30	44-Φ30	3600	1800	2150	1150	700x2+300x1-150	65000-77000	3200	1300
TYFZ-40	1990	1930	1000	30	44-Φ30	3600	1800	2250	1250	700 χ 1+800 χ 1+350 χ+150	77000-91000	3400	1400
TYFZ-50	2190	2130	1200	30	48-Φ30	3800	1900	2600	1500	800x2+400x1+200	91000-105000	3700	1500
TYFZ-60	2305	2240	1200	30	48-Φ30	4000	2000	2800	1600	800 χ 1 +900 χ 1 +400 χ 1 +200	105000-120000	4900	1600
TYFZ-65	2190	2130	1200	30	48-Φ30	4000	2000	2800	1600	700x3+350x1+200	111000-130000	5000	1700
TYFZ-75	2305	2240	1200	30	48-Φ33	4000	2000	2800	1600	900x2+500x1+200	120000-150000	5300	1800
TYFZ-90	2405	2340	1200	30	52-Φ 33	4000	2000	2550	1350	800x3+400x1+250	137000-170000	6700	1900
TYFZ-100	2605	2540	1200	30	56-Φ33	4200	2100	3000	1700	1000x2+500x1+200	150000-190000	7000	2000

訂貨須知：
1. 訂貨時應注明高爐每小時產氣量(流量)，壓力，煤氣相對濕度(每m3含濕量)。
2. 訂貨時應注明自動調節蝶閥輸入信號。
3. 垂直管道安裝及對電動執行機構的防爆要求在訂貨時說明。
