D71X/F/J/H/S對夾式(襯膠)脫硫蝶閥

主要性能規范

適用溫度	適用介質
天然膠≤ 85℃	石膏漿液、石灰石漿液、 回收水、工藝水、廢水
三元乙丙膠≤100℃

主要零件材料

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、碳鋼
蝶板	碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、C276
閥座	天然橡膠、三元乙丙、橡膠
閥桿	不銹鋼、 2Cr13、304

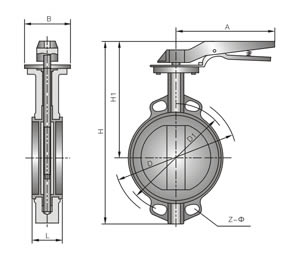

主要外形尺寸和連接尺寸 (mm)

公稱通徑(DN)	L	D	D1	Z-Ф	H	H1	A	B	重量
40	33	150	110	4-18	220	150	270	118	31
50	43	165	125	4-18	270	190	270	118	35
65	46	185	145	4-18	295	205	270	118	44
80	46	200	160	8-18	305	210	270	118	55
100	52	220	180	8-18	340	215	270	118	65
125	56	250	210	8-18	370	245	310	118	9
150	56	285	240	8-22	395	255	310	118	12
200	60	340	295	8-22	475	300	370	165	22
采用標準	設計制造： GB12238結構長度：GB12221法蘭：GB/T172416PN10MPa

D71X/F/J/H/S對夾式(襯膠)脫硫蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/df.html">蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、D71X/F/J/H/S對夾式(襯膠)脫硫蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的D71X/F/J/H/S對夾式(襯膠)脫硫蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：D71X/F/J/H/S對夾式(襯膠)脫硫蝶閥使用說明書
