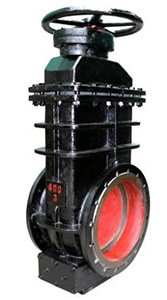

MZ48W城市煤氣快速啟閉閘閥

別名：管道煤氣開關閘閥

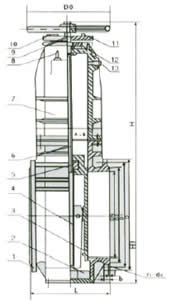

1、閥體；2、排污箱；3、閘板；4、保護套；5、螺母；6、閥桿；7、閥蓋；8、吊環；9、密封圈；10、開度盤；11、注油堵；12、油箱；13、放散堵

主要外型尺寸、連接尺寸和重量

DN	D		D1		D2		n-do		L	b	f	Do	H	H1	A×B	理論 重量 ㎏
	6巴級	10巴級	6巴級	10巴級	6巴級	10巴級	6巴級	10巴級
150	265	285	225	240	202	212	8-17.5	8-22	350	26	3	280	550	140	330×260	132
200	320	340	280	295	258	268	8-17.5	8-22	400	28	3	320	600	160	390×280	196
250	375	395	335	350	312	320	12-17.5	12-22	450	28	3	320	750	230	470×310	301
300	440	445	395	400	365	370	12-22	12-22	500	28	4	400	810	300	520×350	462
350	490	505	445	460	415	430	12-22	16-22	550	30	4	400	950	340	570×380	680
400	540	565	495	515	465	482	16-22	16-26	406	32	4	640	1010	430	640×390	768
450	595	615	550	565	520	532	16-22	20-26	432	32	4	640	1070	465	690×410	898
500	645	670	600	620	570	585	20-22	20-26	457	34	4	800	1140	490	800×460	1362
600	755	780	705	725	670	685	20-26	20-30	508	36	5	800	1380	540	930×500	1708
700	860	895	810	840	775	800	24-26	24-30	610	40	5	1000	1560	590	1070×550	1846
800	975	1015	920	950	880	905	24-30	24-33	660	44	5	1000	1760	680	1190×580	2796
900	1075	1115	1020	1050	980	1005	24-30	28-33	711	46	5	1200	1930	760	1280×570	3760
1000	1175	1230	1120	1160	1080	1110	28-30	28-36	811	50	5	1200	1960	800	1390×580	4400
1200	1405	1455	1340	1380	1295	1330	32-33	32-39	960	56	5	1400	2440	840	1680×780	6787
1400	1630	1675	1560	1590	1510	1530	36-36	36-42	960	62	5	1400	3020	1000	1900×850	8540
1600	1830	1915	1760	1820	1710	1750	40-36	40-48	1160	68	5	1600			2360×980	12480
1800	2045	2115	1970	2020	1920	1950	44-39	44-48	1160	70	5	1600			2740×1108	16790

上海永鵬閥門MZ48W城市煤氣快速啟閉閘閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zf.html">閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"MZ48W城市煤氣快速啟閉閘閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的MZ48W城市煤氣快速啟閉閘閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：MZ48W城市煤氣快速啟閉閘閥使用說明書
