Z944T/W電動平行式雙閘板閘閥

用途

Z944T/W-10型電動平行式雙閘板閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。

主要零件材料

零件名稱	材　料
	Z944T-10	Z944W-10
閥體、閥蓋	灰鑄鐵	灰鑄鐵
閘　板	灰鑄鐵＋黃銅	灰鑄鐵
閥　桿	碳鋼(銅)	碳鋼(銅)
閥桿螺母	青銅（球鐵）	青銅（球鐵）

性能規范

型號	公稱壓力 （MPa）	試驗壓力		適用溫度 （℃）	適用介質
		強度（水） （MPa）	密封（水） （MPa）
Z944T-10	1.0	1.5	1.1	≤200	蒸氣、水、
Z944W-10				≤100	油品

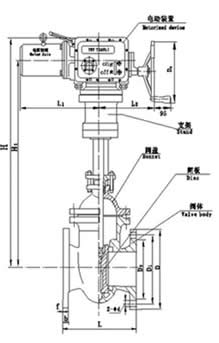

外型尺寸和連接尺寸

型 號	公稱通徑 DN(㎜)	尺寸											重量 （㎏）
		L	D	D1	D2	b-f	Do	z-фd	H	H1	L2	L1
Z944T/W-10	100	229	215	180	155	22-3	305	8-ф18	735	572	161	391	86.5
	125	254	245	210	185	24-3	305	8-ф18	804	641	161	391	104
	150	267	280	240	210	24-3	305	8-ф23	780	617	161	391	120
	200	330	335	295	265	26-3	305	8-ф23	1037	874	161	391	178
	250	380	390	350	320	28-3	305	12-ф23	1135	972	161	391	192
	300	420	440	400	368	28-4	305	12-ф23	1310	1198	299	215	307
	350	450	500	460	428	30-4	305	16-ф23	1474	1362	299	215	411
	400	480	565	515	484	32-4	305	16-ф25	1572	1460	299	215	540

上海永鵬閥門Z944T/W電動平行式雙閘板閘閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zf.html">閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"Z944T/W電動平行式雙閘板閘閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的Z944T/W電動平行式雙閘板閘閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Z944T/W電動平行式雙閘板閘閥使用說明書
