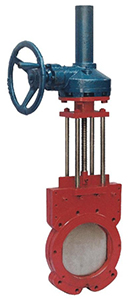

Z573X傘齒輪漿液閥

主要性能規范

公稱壓力（MPa） Nominal Pressure	密封試驗（MPa） Shell Test	殼體試驗（MPa） Seel Test	工作溫度 Working Tempe ration	適用介質 Suitable
0.6 MPa	0.66 MPa	0.9 MPa	-100℃-120℃	泥漿、煤漿、紙漿、糧漿、粒狀物等介質Admixture Of Duff and Water、Pulp、Sludge、Dross
1.0 MPa	1.1 MPa	1.5 MPa

主要外型及連接尺寸

DN	結構長度 L		D1	D2	H	Lo	Do	n-M
	0.6	1.0
50	48	48	100	125	300	400	250	4-M16
65	48	48	120	145	310	400	250	4-M16
80	50	50	135	160	330	400	250	4-M16
100	50	50	155	180	380	400	250	8-M16
125	50	50	185	210	440	400	250	8-M16
150	60	60	210	240	500	400	250	8-M20
200	60	60	265	295	580	400	250	8-M20
250	70	70	320	350	670	420	300	12-M20
300	70	70	368	400	820	420	300	12-M20
350	80	80	428	460	900	420	300	16-M20
400	80	80	482	515	1020	420	300	16-M22
450	90	90	532	565	1150	420	300	20-M22
500	90	90	585	620	1250	420	300	20-M22
600	140	140	685	725	1500	420	300	20-M27
700	140	140	800	840	1750	420	300	24-M27
800	190	190	905	950	2000	420	300	24-M30
900	203	203	1005	1050	2300	420	300	28-M30
1000	216	216	1115	1160	2500	420	300	28-M30
1200	254	254	1325	1380	2800	420	300	32-M36

上海永鵬閥門Z573X傘齒輪漿液閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zf.html">閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"Z573X傘齒輪漿液閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的Z573X傘齒輪漿液閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Z573X傘齒輪漿液閥使用說明書
