Z41T銅閘閥

別名：手動黃銅法蘭閘閥

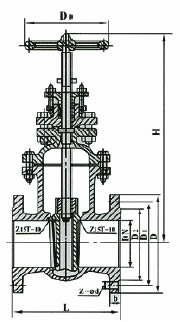

主要尺寸及重量

公稱通徑 DN（㎜）	尺寸㎜										重量 ㎏
	L			D	D1	D2	b	Z-фd	H	Lo
	系列1	系列2	系列3
40	165	165	-	130	100	80	16	4-ф14	300	160	-
50	180	178	180	140	110	90	16	4-ф14	345	180	17
65	195	190	-	160	130	110	16	4-ф14	376	180	20
80	210	203	210	185	150	125	18	4-ф18	417	200	27
100	230	229	230	205	170	143	18	4-ф18	460	200	50
125	255	254	-	235	200	175	20	8-ф18	525	240	70
150	280	267	280	260	225	200	20	8-ф18	567	240	95
200	330	292	330	315	280	255	22	8-ф18	705	320	150
250	380	330	450	370	335	310	24	12-ф18	800	320	200
300	420	356	500	435	395	362	24	12-ф23	886	400	280
350	450	381	550	485	445	412	26	12-ф23	968	400	360
400	480	406	600	535	495	462	28	12-ф23	1090	500	500
450	510	432	-	590	550	518	28	12-ф23	1175	500	590
500	540	457	700	640	600	568	30	12-ф23	1414	720	680
600	600	508	600	755	705	670	30	12-ф23	1593	720	951
700	660	610	-	860	810	775	30	12-ф23	1812	800	1950

上海永鵬閥門Z41T銅閘閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zf.html">閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"Z41T銅閘閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的Z41T銅閘閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Z41T銅閘閥使用說明書
