PZ41TC 陶瓷排渣閘閥

特點

1.適用于石油化工、冶金、礦山、電力、輸煤廠、水泥廠、水處理等行業(yè)。
2.閘板、閥座密封面材料均采用結構陶瓷制造，可耐磨損、耐腐蝕和抗高溫蠕變、抗熱震性，實現長壽命免維修。
3.強制密封的楔形排渣閘閥，可實現進口強制雙向密封，在介質顆粒徑不大于50mm的強沖刷條件下，可實現長壽命。
4.流阻小、開啟力小，但在訂貨時必須注明。
5.如果節(jié)流用閥，必須注明。

主要性能規(guī)范

型號Type	公稱壓力(MPa) Nominal pressure	試驗壓力(MPa) Test pressure		工作溫度(℃) Working temperature	適用介質Applicable medium
		殼體Shell	密封The seal
Z41TC	1.0	1.6	1.1	≤350℃	灰渣、泥渣、煤渣、礦漿污水等介質Ash dregs, slime, and so on pulp ,sewage
	1.6	2.4	1.8
	2.5	3.8	2.8
	4.0	6.0	4.4
	6.4	9.6	7.1

主要零件材料

閥體、閥蓋Body , Bonnet	閘板Wedge gate	閥座Seat	閥桿Stem	填料Filling
WCB	結構陶瓷+碳鋼Structure ceramic +carbon steel	結構陶瓷+碳鋼Structure ceramic +carbon steel	不銹鋼Stainless steel	石墨、特種填料Graphite, special Packing

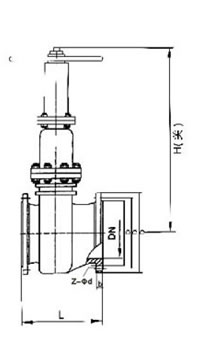

主要連接尺寸

型號Type	PN	尺寸(mm)Dimensions
		DN	D	D1	D2	L	b	Z-Φd	≈H關
PZ41TC	1.0MPa	50	160	125	100	250	20	4-M16	356
		65	180	145	120	270	20	4-M16	415
		80	195	160	135	280	22	4-M16	470
		100	215	180	155	300	22	8-M16	525
		125	245	210	185	325	24	8-M16	620
		150	280	240	210	350	24	8-M20	685
		175	310	270	240	400	26	8-M20	765
		200	335	295	265	400	26	8-M20	856
		225	365	325	295	450	26	8-M20	920
		250	390	350	320	450	28	12-M20	982
		300	440	400	368	500	28	12-M20	1139
		350	500	460	428	550	30	16-M20	1307
		400	565	515	482	600	32	16-M22	1462
		450	615	565	532	650	32	20-M22	1710
		500	670	620	585	700	34	20-M22	1850
型號Type	PN	尺寸(mm)Dimensions
		DN	D	D1	D2	L	b	Z-Φd	≈H關
PZ41TC	1.6MPa	50	160	125	100	250	16	4-M16	356
		65	180	145	120	270	18	4-M16	415
		80	195	160	135	280	20	8-M16	470
		100	215	180	155	300	20	8-M16	525
		125	245	210	185	325	22	8-M16	650
		150	280	240	210	350	24	8-M20	685
		175	310	270	240	400	26	8-M20	765
		200	335	295	265	400	26	12-M20	856
		225	165	325	295	450	26	12-M20	920
		250	405	355	320	450	30	12-M22	982
		300	460	410	375	500	30	12-M22	1139
		350	520	470	435	550	34	16-M22	1307
		400	580	525	485	600	36	16-M27	1462
		450	640	585	545	650	40	20-M27	1710
		500	705	650	608	700	44	20-M30	1850
	2.5MPa	50	160	125	100	250	20	4-M16	356
		65	180	145	120	270	22	8-M16	415
		80	195	160	135	280	22	8-M16	470
		100	230	190	160	300	24	8-M20	525
		125	270	220	188	325	28	8-M22	620
		150	300	250	218	350	30	8-M22	685
		175	330	280	248	400	32	12-M22	765
		200	360	310	278	400	34	12-M22	856
		225	395	340	302	450	36	12-M27	920
		250	425	370	332	450	36	12-M27	982
		300	485	430	390	500	40	16-M27	1139
		350	550	490	448	550	44	16-M30	1307
		400	610	550	505	600	48	16-M30	1462
		450	660	600	555	650	50	20-M30	1710
		500	730	660	610	700	52	20-M36	1850

型號Type	PN	尺寸(mm)Dimensions
		DN	D	D1	D2	L	b	Z-Φd
PZ41TC	4.0MPa	50	160	125	100	250	20	4-M16
		80	195	160	135	310	22	8-M16
		100	230	190	160	350	24	8-M20
		125	270	220	188	400	28	8-M22
		150	300	250	218	450	30	8-M22
		200	375	320	282	550	38	12-M27
		250	445	385	345	650	42	12-M30
		300	510	450	408	750	46	16-M30
		350	570	510	465	850	52	16-M30
		400	655	585	535	950	58	16-M36
	6.4MPa	50	175	135	105	250	26	4-M20
		80	210	170	140	310	30	8-M20
		100	250	200	168	350	32	8-M22
		125	295	240	202	400	36	8-M27
		150	340	280	240	450	38	8-M30
		200	405	345	300	550	44	12-M30
		250	470	400	352	650	48	12-M30
