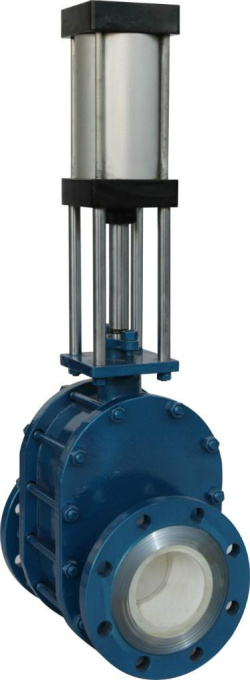

(G)Z644TC陶瓷雙閘板閘閥

特點

1.該產品適用于電力、石化、冶金、建材等工業控制系統的干灰、粉煤灰、催化劑等系統。
2.閘板、閥座與流道均采用工程陶瓷制造。
3.在閥門關閉過程中，閘板自動旋轉，產生閘板與閥座自吻合的研磨性效果，使用密封更加嚴密。
4.閥腔消除積灰與卡死現象。
5.能滿足多種傳動機構，手動，氣動和電動。

主要性能規范

型號Type	公稱壓力Nominal pressure	試驗壓力(MPa) Test pressure		工作溫度WorkingTemperature	適用介質Applicable Medium
		殼體Shell	密封Seal
GZ644TC	0.6	0.9	0.7	≤220℃	干灰、粉煤灰以及固體顆料等介質dry ash，the pulverized coal ash as well as a solid material and so on lies between bribes
	1.0	1.5	1.1
	1.6	2.4	1.8

主要零件材料

主閥體 Host Body	碳鋼 WCB
側閥體 Side body	球墨鑄鐵 Ductile cast iorn
閥座 Seat	結構陶瓷 Structure ceramic
閥板 Stem	結構陶瓷 Structure ceramic

主要連接尺寸

型號Type	PN	尺寸Dimensions
		DN	L(short)	L(long)	D	D1	n-M	D2	≈H1
Z644TC	0.6MPa	50	114	210	140	110	4-M12	90	805
		65	114	210	160	130	4-M12	110	850
		80	114	210	185	150	4-M16	125	830
		100	130	248	205	170	4-M16	140	926
		125	170	267	235	200	8-M16	175	1012
		150	170	280	260	225	8-M16	200	1109
		200	230	343	315	280	8-M16	255	1325
		250	280	406	370	.335	12-M16	280	1500
		300	320	432	134	395	12-M20	310	1650
		350	350	470	485	445	12-M20	362	1780
	1.0MPa	50	114	210	160	125	4-M16	100	805
		65	114	210	180	145	4-M16	120	830
		80	114	210	195	160	8-M16	135	850
		100	130	248	215	180	8-M16	155	926
		125	170	267	245	210	8-M16	185	1012
		150	170	280	280	240	8-M20	210	1109
		200	230	343	335	295	8-M20	260	1325
		250	280	406	390	350	12-M20	320	1500
		300	320	432	440	400	12-M20	368	16650
		350	350	470	500	460	16-M20	428	1780
	1.6MPa	50	114	210	160	125	4-M16	100	805
		65	114	210	180	145	4-M16	120	830
		80	114	210	195	160	8-M16	135	850
		100	130	248	215	180	8-M16	155	926
		125	170	267	245	210	8-M16	185	1012
		150	170	280	280	240	8-M20	210	1109
		200	230	343	335	295	12-M20	265	1325
		250	280	406	405	355	12-M24	295	1500
		300	320	432	460	410	12-M24	320	1650
		350	350	470	520	470	16-M24	375	1780

上海永鵬閥門(G)Z644TC陶瓷雙閘板閘閥 用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"(G)Z644TC陶瓷雙閘板閘閥 產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的(G)Z644TC陶瓷雙閘板閘閥 使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
