HQ41X滑道滾球式法蘭止回閥

用途及特點

滑道滾球式法蘭止回閥采用了橡膠包皮滾球作為止回閥瓣特點，在介質或介質壓力的作用下，可在閥體內的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能良好，消聲式關閉，不會產生水錘。HQ41X滑道滾球式法蘭止回閥的閥體設計采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50％，水平或垂直安裝均可，可用于冷水、熱水、工業用水及生活污水管網，HQ41X滑道滾球式法蘭止回閥更適合安裝在潛水排污泵的進出口，介質溫度為0～80℃。

主要技術參數

型 號	公稱壓力MPa	殼體試驗 壓力MPa	密封試驗 壓力MPa	閥體、閥蓋材料
HQ41X-10	1.0	1.5	1.1	H200
HQ41X-16	1.6	2.4	1.76

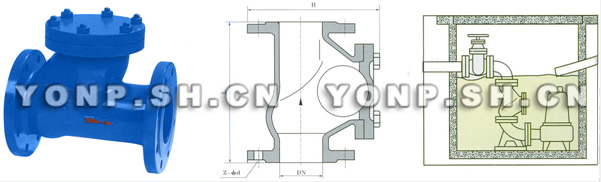

主要連接尺寸

公稱通徑DN(mm)	L	H
50	180	185
65	200	210
80	260	245
100	300	280
125	350	335
150	400	400
200	500	495
250	670	600
300	830	715
350	960	820

HQ41X滑道滾球式法蘭止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、HQ41X滑道滾球式法蘭止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的HQ41X滑道滾球式法蘭止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：HQ41X滑道滾球式法蘭止回閥使用說明書
