ZHYH46/ZHYH46EJ蝶型法蘭止回閥

主要技術參數

型號	公稱壓力 （MPa）	試驗壓力（MPa）		工作溫度 （℃）	適用介質
		殼體	密封
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25	1.6	2.4	1.76	≤120	清水、 海水、污水
	2.5	3.75	2.75
	4.0	6.0	4.4

主要零件材料

型號	閥體、蝶板	閥桿、油缸、活塞	彈簧	閥座
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25	碳鋼、不銹鋼	不銹鋼	不銹鋼	不銹鋼

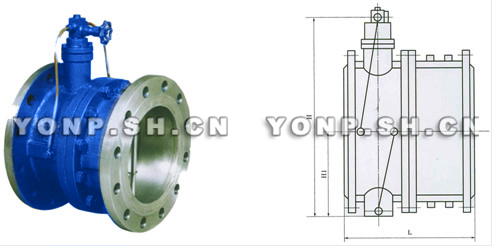

主要連接和外形尺寸

公稱通徑 DN(mm)	L	H	H1	公稱通徑 DN(mm)	L	H	H1
100	240	280	115	450	470	585	351
125	260	290	142	500	500	640	379
150	275	310	172	600	560	720	434
200	305	350	210	700	620	750	491
250	340	415	240	800	680	792	549
300	370	450	264	900	740	900	600
350	400	480	294	1000	800	975	655
400	435	550	324	1200	920	1140	770

（法蘭連接尺寸：PN1.6、PN2.5、PN4.0MPa按JB/T79-94標準）

ZHYH46/ZHYH46EJ蝶型法蘭止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、ZHYH46/ZHYH46EJ蝶型法蘭止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的ZHYH46/ZHYH46EJ蝶型法蘭止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ZHYH46/ZHYH46EJ蝶型法蘭止回閥使用說明書
