DRVZ靜音法蘭止回閥

點用途

DRVZ靜音法蘭止回閥主要是由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成。DRVZ靜音法蘭止回閥的內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程非常短，停泵時可以快速關閉，防止巨大的水錘聲，并具有靜音關閉的特點。DRVZ靜音式止回閥主要用于給排水、消防、暖通系統，可安裝于水泵出口處，以防止倒流及水錘對水泵的損害，有效的保護了水泵的正常的運行。

主要技術參數

型 號		DRVZ-10	DRVZ-16	DRVZ-25Q
公稱壓力PN(MPa)		1.0	1.6	2.5
公稱通徑DN(mm)		50～350
最高工作壓力 (MPa)		1.0	1.6	2.5
密封試驗壓力 (MPa)		1.0	1.6	2.5
殼體試驗壓力 (MPa)		1.5	2.4	3.75
主要零件材料	閥體、導流體	灰鑄鐵球墨鑄鐵
	閥座、軸承、閥瓣、軸	鋁青銅或銘不銹鋼
	彈簧	不銹鋼

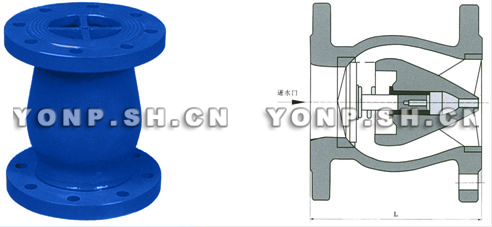

主要外形尺寸

公稱通徑DN(mm)	L
50	120
65	150
80	180
100	229
125	254
150	268
200	292
250	330

DRVZ靜音法蘭止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、DRVZ靜音法蘭止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的DRVZ靜音法蘭止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：DRVZ靜音法蘭止回閥使用說明書
