DH44Y低溫法蘭止回閥

執行標準

項目	設計及制造	結構長度	法蘭標準	檢驗和試驗
標準	API 600	ANSI B16.10	ANSI B16.5	API 598

主要零件材料

零件名稱	閥體、閥蓋、 閥瓣、搖桿	銷軸、螺母	雙頭螺母	密封面	填料
材料	A352-LCB、A352-LC3、A351-CF8	A182-F304	Cr-Mo鋼	鈷基合基	聚四氟乙烯

主要性能規范

型號	公稱壓力PN（Lb）	常溫試驗壓力		低溫密封試驗壓力（MPa）	工作溫度及適用介質
		殼體	密封
DH44Y-150（Lb）	150	3.0	0.6	0.6	-46℃，氨、液氮、丙烷	-101℃乙烯、二氧化碳	-196℃甲烷、液化天然氣
DH44Y-300（Lb）	300	7.5	0.6	0.6
DH44Y-600（Lb）	600	15.0	0.6	0.6

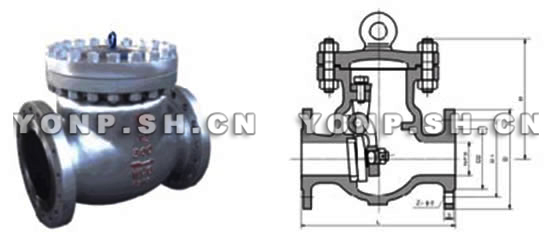

主要外形尺寸和連接尺寸

公稱通徑NPS	in	11/2	2	21/2	3	4	6	8	10	12	14
	mm	40	50	65	80	100	150	200	250	300	350
DH44Y-150Lb
L		165	203	216	241	292	356	495	622	698	787
H		154	175	177	191	222	325	383	448	540	560
Kg		14	18	22	30	46	82	116	158	238
DH44Y-300Lb
L		241	267	292	318	356	445	533	622	711
H		172	198	204	222	277	346	412	465	562
Kg		18	26	34	45	64	105	167	272	375

DH44Y低溫法蘭止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、DH44Y低溫法蘭止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的DH44Y低溫法蘭止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：DH44Y低溫法蘭止回閥使用說明書
