H41X型消聲法蘭止回閥

特點用途

H41X型節能消聲法蘭止回閥一般適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。H41X型節能消聲法蘭止回閥的閥瓣設計采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。H41X型節能消聲法蘭止回閥具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。

主要性能規范

型 號	公稱壓力MPa	殼體試驗 壓力MPa	密封試驗 壓力MPa	適用介質	工作溫度 ℃
H41X-10	1.0	1.5	1.1	水及弱腐蝕性流體	≤80
H41X-16	1.6	2.4	1.76	水及弱腐蝕性流體	≤80

主要零件材料

型 號	閥 體	密 封 圈	彈 簧
H41X-10	鑄鐵或不銹鋼	丁腈橡膠（NBR）	不銹鋼絲lCr18Ni9Ti
H41X-16	鑄鋼或不銹鋼	丁腈橡膠（NBR）	不銹鋼絲lCr18Ni9Ti

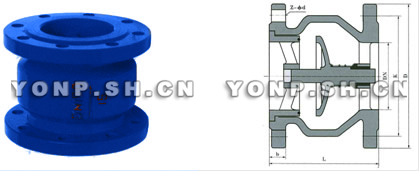

主要連接和外形尺寸

公稱壓力 PN (mm)	公稱通徑 DN (mm)	尺寸					公稱壓力 PN (mm)	公稱通徑 DN (mm)	尺寸
		L	D	K	b	z-фd			L	D	K	b	z-фd
1.0	40	112	145	110	18	4-18	1.6	40	112	145	110	18	4-18
	50	120	160	125	20	4-18		50	120	160	125	20	4-18
	65	130	180	145	20	4-18		65	130	180	145	20	4-18
	80	150	195	160	22	8-18		80	150	195	160	22	8-18
	100	165	215	180	24	8-18		100	165	215	180	24	8-18
	125	190	245	210	26	8-18		125	190	245	210	26	8-18
	150	210	280	240	26	8-22		150	210	280	240	26	8-22
	200	255	335	295	28	8-22		200	255	335	295	30	12-22
	250	310	390	350	28	12-22		250	310	405	355	32	12-26
	300	320	440	400	28	12-22		300	320	460	410	32	12-26
	350	380	500	460	30	16-22		350	380	520	470	36	16-26
	400	405	565	515	32	16-26		400	405	580	525	38	16-30
	450	430	615	565	32	20-26		450	430	640	585	40	20-30
	500	450	670	620	34	20-26		500	450	715	650	42	20-33
	600	510	780	725	36	20-30		600	510	840	770	48	20-36

H41X 消聲法蘭止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、H41X 消聲法蘭止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的H41X 消聲法蘭止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：H41X 消聲法蘭止回閥使用說明書
