H44X(SFCV)橡膠瓣法蘭止回閥

用途及特點

H44X(SFCV)系列橡膠瓣法蘭止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。閥門中的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。H44X(SFCV)系列橡膠瓣法蘭止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。H44X(SFCV)系列橡膠瓣法蘭止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。H44X(SFCV)系列橡膠瓣法蘭止回閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。

主要規格

型 號	公稱壓力MPa	密封試驗 壓力MPa	殼體試驗 壓力MPa	最高工作 壓力 MPa	工作溫度 ℃
H44X-10	1.0	1.1	1.5	1.0	≤80
H44X-16	1.6	1.76	2.4	1.6

主要零件材料

零件名稱	閥體	閥蓋	閥瓣
材料	鑄鐵	鑄鐵	鋼材+強化尼龍布

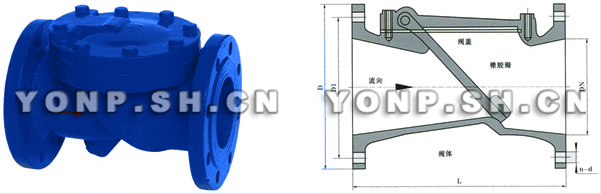

主要外形尺寸

型號	DN	L	D	D1	dn	n
H44X-10 H44X-16	50	203	165	125	17.5	4
	65	216	185	145	17.5	4
	80	241	200	160	17.5	8
	100	292	220	180	17.5	8
	150	356	285	240	22	8
	200	495	340	295	22	8
	250	622	395	350	22	12
	300	698	445	400	22	12
	350	787	505	460	22	16
	400	914	565	515	22	16
	450	978	615	565	26	20
	500	978	670	620	26	20
	600	1295	780	725	30	20

H44X(SFCV)橡膠瓣法蘭止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、H44X(SFCV)橡膠瓣法蘭止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的H44X(SFCV)橡膠瓣法蘭止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：H44X(SFCV)橡膠瓣法蘭止回閥使用說明書
