HH47蝶式緩沖法蘭止回閥

原理特點

蝶式緩沖法蘭止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。蝶式緩沖法蘭止回閥主要同閥體、閥瓣、緩沖裝置和微量調節閥組成。蝶式緩沖法蘭止回閥具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖法蘭止回閥是工業用水和城市排污的最佳產品。

主要技術參數

1. 公稱壓力：1.0～2.5MPa
2. 公稱通徑：40～1400mm
3. 介質：水、油品、海水、污水
4. 適用溫度：0～80℃（如需要，可達200℃）
5. 法蘭標準：GB/T 17241.6 GB/T9113
6. 試驗標準：GB/T 13927 AP1598

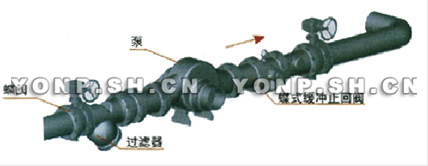

典型安裝圖

主要零件材料

零件名稱	閥體	蝶板	密封圈	閥桿	填料
材料	灰鑄鐵、碳鋼	灰鑄鐵、鑄鋼、球墨鑄鐵	丁腈耐油橡膠、氯丁橡膠	不銹鋼	聚四氟乙烯

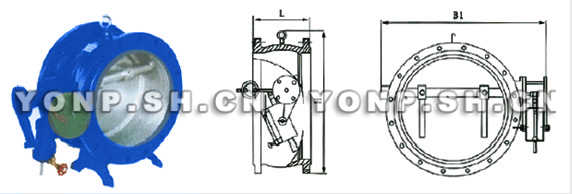

主要尺寸及重量

DN(㎜)	200	250	300	350	400	500	600	700	800	900	1000	1200	1400
L	230	250	270	290	310	350	390	430	470	510	550	630	710
H	550	630	690	780	860	980	1070	1220	1320	1430	1550	1800	1980
B1	540	600	650	710	770	900	1090	1200	1320	1420	1550	1780	2000

HH47蝶式緩沖法蘭止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、HH47蝶式緩沖法蘭止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的HH47蝶式緩沖法蘭止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：HH47蝶式緩沖法蘭止回閥使用說明書
