H41N氨用法蘭止回閥

用途

該閥門閥瓣利用流體壓差和自身的重量實現升降，適用于大部分的罐內水平管路上，自動阻止介質逆流，保護上游設備。

主要設計參數

設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN200mm
公稱壓力：PN1.6、2.5、4.0MPa

主要性能參數

公稱壓力	殼體試驗	密封試驗	適用介質	適宜溫度
2.5	3.75	2.75	氨氣、天然氣等	-40~+80℃
4.0	6.0	4.4

主要零件材料

閥體、蓋板	閥瓣	密封面
WCB	碳鋼	不銹鋼和尼龍

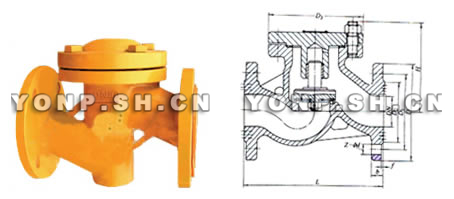

主要外形尺寸

公稱通徑 DN(mm)	H41N-25型主要尺寸									重量
	L	D	D1	D2	b	f	Z-фd	H	D3	(kg)
15	130	95	65	45	16	2	4-14	100	-	5
20	150	105	75	55	16	2	4-14	105	-	7
25	160	115	85	65	16	2	4-14	115	100	9
32	190	135	100	78	18	2	4-18	120	120	10
40	200	145	110	85	18	3	4-18	140	135	15
50	230	160	125	100	20	3	4-18	150	150	20
65	290	180	145	120	22	3	8-18	160	175	25
80	310	195	160	135	22	3	8-18	175	200	32
100	350	230	190	160	24	3	8-23	200	230	57
125	400	270	220	188	28	3	8-25	230	273	-
150	480	300	250	218	30	3	8-25	265	330	-
200	600	360	310	278	34	3	12-25	300	365

H41N氨用法蘭止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、H41N氨用法蘭止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的H41N氨用法蘭止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：H41N氨用法蘭止回閥使用說明書
