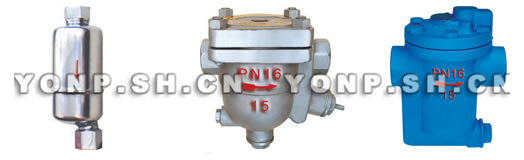

CS1/41H/CS1/45Y空氣疏水閥

產品介紹

空氣疏水閥是用于壓縮空氣系統自動疏水和排油污的疏水閥。它是根據空氣和液體的密度差原理工作的， 主要有自由浮球式、杠桿浮球式、倒吊（置）桶式等疏水閥。為了保證凝結水能迅速流入空氣疏水閥，浮球式空氣 疏水閥都帶安裝平衡管。浮球式空氣疏水閥設有排油污頂針，可用于人工撿查和排油污?？諝馐杷y新安裝 時要在疏水閥內加水，疏水閥才能正常工作。

主要性能和零部件

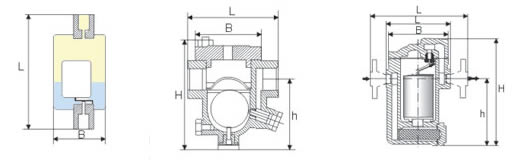

型號 規格 外型尺寸表

型      號	通徑 （m m）	疏水量 （kg/h）	連接方式	外形尺寸
				L	H	h	w
CS11H-16P 杠桿浮球式	15	50-300	螺紋	184			70
	20			184			70
	25			184			70
CS11H-16-II CS11H-16C-II 自由浮球式	15	100-800	螺紋	150	190	122	110
	20			150	190	122	110
	25			150	190	122	110
CS41H-16-II CS41H-16C-II 自由浮球式	15	100-800	法蘭	230	210	135	160
	20			230	210	135	160
	25			230	210	135	160
CS41H-16-III CS41H-16C-III 自由浮球式	25	200-2200	法蘭	270	270	190	205
	32			280	285	195	205
	40			280	285	195	205
	50			290	295	200	205
（881） CS15Y-16-Ⅰ CS15Y-16C-Ⅰ 倒吊（置）桶式	15	50-450	螺紋	128	176	106	98
	20			128	176	106	98
	25			128	176	106	98
（882） CS15Y-16-Ⅱ CS15Y-16C-Ⅱ 倒吊（置）桶式	15	100-800	螺紋	166	236	138	150
	20			166	236	138	150
	25			166	236	138	150
（882F） CS45Y-16-Ⅱ CS45Y-16C-Ⅱ 倒吊（置）桶式	15	100-800	法蘭	210	236	138	150
	20			210	236	138	150
	25			210	236	138	150
（883） CS15Y-16-Ⅲ CS15Y-16C-Ⅲ 倒吊（置）桶式	25	300-1900	螺紋	198	306	186	182
	32			198	306	186	182
	40			198	306	186	182
（883F） CS45Y-16-Ⅲ CS45Y-16C-Ⅲ 倒吊（置）桶式	25	300-1900	螺紋	260	306	186	182
	32			260	306	186	182
	40			260	306	186	182
	50			260	306	186	182

（括號內為國外對應型號） 法蘭連接按HG20592-97或HG20615-97標準制造或按用戶要求制造

CS1/41H/CS1/45Y空氣疏水閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的疏水閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、CS1/41H/CS1/45Y空氣疏水閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供疏水閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的CS1/41H/CS1/45Y空氣疏水閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：CS1/41H/CS1/45Y空氣疏水閥使用說明書
