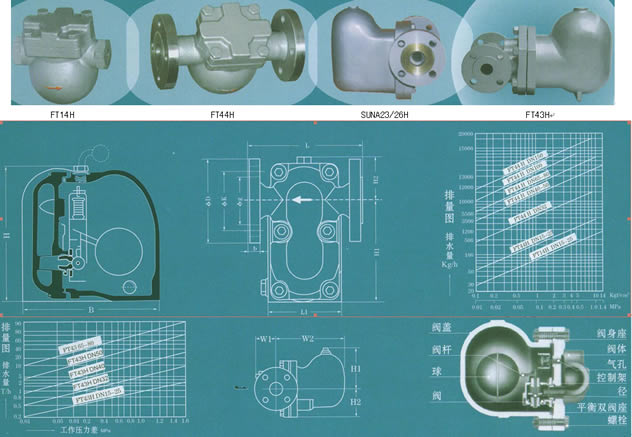

杠桿浮球式蒸汽疏水閥

用途及特點

杠桿浮球式疏水閥，廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無須調整和更換內件，即可充分排除大量的凝結水。排水過冷度可達0℃，特別適合用于凝結水量大的工作場合。

技術參數表

產品型號 Produstion Type	公稱通徑DN Nominal Diamete	連接方式 TypeOf Connection	使用壓力 MPa	溫度 ℃	外形尺寸 （mm） External Dinensions
					L	H1	H2	W
SFT14-16	15-20	螺紋	0.01～1.6	250	125	55	55	155
SFT14-16	15-25	螺紋	0.01～1.6	250	190	120	80	140
SFT44-16 SFT43 SFT46	15-20 15-20 25	法蘭	0.01～1.6	350	195 215	85	115	110
	32-50 65-80	法蘭	0.01～1.6	350	230 270	175 218	110 125	190 220
SUNA23/26H	15-20 25 32-50	法蘭	0.01～4.0	350	195 215 230	60 125		90 145

主要零件材料

零件名稱	材料
閥體、閥蓋	WCB、HT250、不銹鋼
閥座、閥芯	不銹鋼
浮球	不銹鋼
控制架	不銹鋼
熱敏元件	哈氏合金

SFT14/43/44H/SUNA23/26H杠桿浮球式蒸汽疏水閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的疏水閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、SFT14/43/44H/SUNA23/26H杠桿浮球式蒸汽疏水閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供疏水閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的SFT14/43/44H/SUNA23/26H杠桿浮球式蒸汽疏水閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：SFT14/43/44H/SUNA23/26H杠桿浮球式蒸汽疏水閥使用說明書
