SH系列過熱蒸汽疏水閥

產品介紹

SH系列雙金屬片蒸汽疏水閥足過熱或低負荷工況下的理想疏水閥，其使用壽命久于其他類型的疏水閥。最大工作壓力：62kg/cm2,最大排量5,134kg/h

優點

緊湊、重量輕、適用于高溫、適用于高壓、過熱工況下使用壽命長、容易在線維修、具有故障開啟功能、耐水擊、具有多種接管和連接規格、內置過濾器、啟動負荷大、靜音排水、對連接管的長短不敏感、耐腐蝕不銹鋼材料(SH-900型)。

SH系列雙金屬片疏水閥能在過熱工況下進行大負荷啟動疏水。獨特的雙金屬部件可以在過熱蒸汽進入疏水閥之前嚴密關閉疏水閥，防止損失蒸汽。SH系列裝有鈦閥瓣和閥座，在過熱蒸汽系統的惡劣工況下，能確保很長的使用壽命。

技術特性

這種蒸汽疏水閥足永鵬實業雙金屬型的，型號為……。疏水閥用熔模鑄造碳鋼(SH600型)成熔模鑄造不銹鋼(SH900型)制成，帶內置不銹鋼過濾器，可以在線維修。蒸汽疏水閥裝有疊層鎳鉻雙金屬機構和鈦閥瓣閥座，能在規定壓力溫度范圍內用于低負荷過熱工況。

最高操作條件

最高允許壓力 (容器設計)：
SH一600型：400℃下，41kg/cm2，表壓
SH一900型：482℃下，62kg/cm2，表壓
最高操作壓力：
SH一600型：600Psi (41kg/cm2), 表壓
SH一900型：900Psi (62kg/cm2), 表壓
建議最低使用壓力：
SH一600型：200Psi,(14kg/cm2)，表壓
SH一900型：200Psi,(14kg/cm2)，表壓

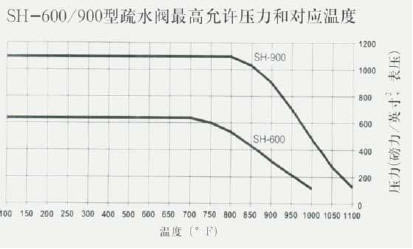

SH-600/900型疏水閥最高允許壓力和對應溫度

接管

SH-600型：美國標準錐管螺紋管(NPT),英國標準螺紋管(BSPT),承插焊或法蘭連接。
SH-900型：承插焊、對接焊和法蘭連接。

材質

SH—600型：
閥體和閥蓋：美國材料試驗學會標準ASTM A216 WCB
閥瓣和閥座：鈦
機構：鎳—鉻和不銹鋼
過濾器：不銹鋼
SH一900型：
閥體和閥蓋：美國材料試驗學會標準ASTM A351 CF8M
閥瓣和閥座：鈦
機構：鎳—鉻和不銹鋼
過濾器：不銹鋼

結構尺寸

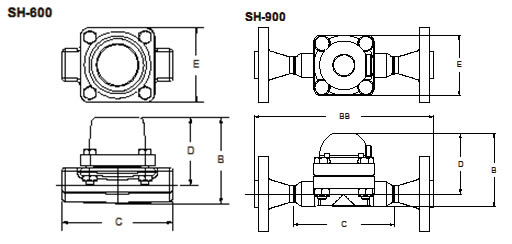

SH系列過熱蒸汽疏水閥外形尺寸圖

型號	SH-600		SH-900
接管	英寸	毫米	英寸	毫米
	1/2,3/4	15,20	1/2,3/4,1	15,20,25
”B”高度	3-1／2	9l	4-1／2	115
”C”接管端面最人間距	4-5／8	117	6-1/4	158
”D”接管中心線至疏水閥頂	2-13/16	72	3-3／4	95
"E"寬度	3-1/8	79	3-3／4	95
*”BB”	--	--	11—1/8*	282*
重量,磅(于克)	5(2．3)		10(4．4)

訂購須知

選型：應根據經驗或公司銷售人員幫您選型。選則主要依據：
1．凝結水負荷kg/h(確定排量)；
2．所選用的安全系數，一般為2—3之間；
3．壓差 MPa；
4.最大允許壓力MPa。
訂購:
1、給出型號；
2、給出連接尺寸(如果要求法蘭連接,請給出詳細的法蘭類型).

排量表

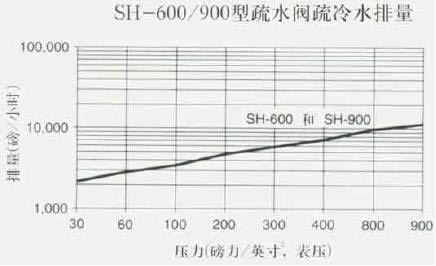

SH-600/900型疏水閥疏冷水排量
