CS41H特大排量蒸汽疏水閥

產品介紹

杠桿浮球式蒸汽疏水閥的最大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，最小過冷度為0℃，能使加熱設備達到最佳工作效率；杠桿浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏；它的最低工作壓力0.01Mpa，最大背壓率≤85%；內部帶有排氣裝置，"YQ"牌杠桿浮球式蒸汽疏水閥采用最先進的Y系列膜盒元件做為自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用壽命長。該疏水閥設計有平衡雙閥座 結構，可達到小體積大排水量，特別適用于大型加熱設備和換熱站設備的阻汽排水，是大型加熱設備首選的蒸汽疏水閥。

工作原理

該閥利用雙閥孔，使閥蕊在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。

主要性能和零部件

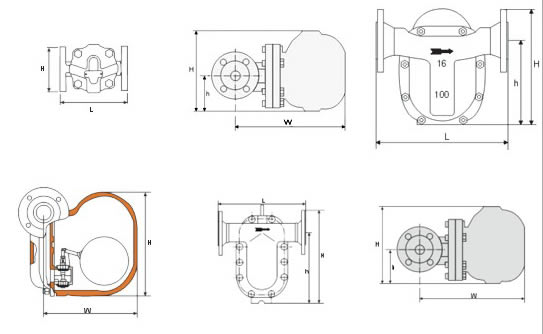

型號 規格 外型尺寸表

產品型號	公稱通徑DN(mm)	閥體材料	連接方式	外形尺寸
				法蘭長L	中心高h(yuǎn)	中心寬W	總高H
CS41H-16C-G4 CS41H-25C-G4 （FT44） （GSB4）	32-50	WCB	法蘭	230	110	355	300
CS41H-16C-G6 CS41H-25C-G6 （GSB6）	40-100	WCB	法蘭	320	240	284	360
CS41H-16C-G7 CS41H-25C-G7 （GSMK）	40-100	WCB	法蘭	320	168	498	330
CS41H-16C-G8 CS41H-25C-G8 （GSB8）	50-100	WCB	法蘭	420	330	375	450
CS41H-16C-G9 CS41H-25C-G9 （GSMS）	50-100	WCB	法蘭	420	255	643	510
注：G表示杠桿浮球式 （括號內為國外對應型號） 法蘭連接按HG20592-97或HG20615-97標準制造或按用戶要求制造

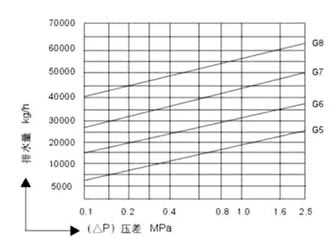

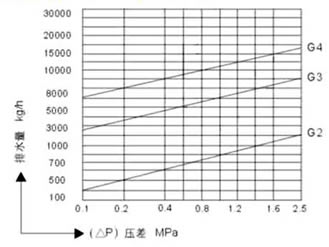

排量表

CS41H特大排量蒸汽疏水閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的疏水閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、CS41H特大排量蒸汽疏水閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供疏水閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的CS41H特大排量蒸汽疏水閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：CS41H特大排量蒸汽疏水閥使用說明書
