CS1/44/CS711波紋管式蒸汽疏水閥

用途及特點

用途：
波紋管式疏水閥在采暖設備中獲得廣泛的應用，有充分利用熱能的優點，特別適用于蒸汽伴熱管線的蒸汽采暖等場合。
特點：
1、平衡壓力敏感元件在60-100℃之間自動調節，還可對排放溫度手動調整。
2、自動排放空氣，無氣堵，壓力波動時，不影響疏水閥正常工作。
3、溫度敏感元件，及閥內部件全采用不銹鋼，耐蝕性強，使用壽命長。
4、具有直式和角式及法蘭連接形式，體積小、重量輕，安裝方便，可任意方位安裝。

主要零件材料

零部件名稱	材料
閥體、閥蓋	WCB、不銹鋼
熱敏元件	不銹鋼
閥座、閥芯	不銹鋼
過濾網	不銹鋼

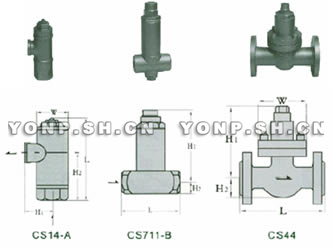

外形連接尺寸及技術參數表

產品型號	公稱通徑 (DN)	連接方式	使用壓力 （MPa）	最高允許溫度(℃)	外形尺寸				參考重量 （㎏）
					L	H1	H2	W
CS14F-16C	15～25	螺紋	0.01～1.6	220	145	40	85	40	1.6
	32～50				175	40	100	74	2.3
CS44F-16C	15～20 25	法蘭	0.01～1.6	220	150 160	150	53	55	4.5
	32～50				230	160	75	120	13
	65～80 100				260 310	180	100	150	25
	125～150				350	210	130	170	35
CS714H-16A	15～25	螺紋	0.01～1.6	220	150	40	75	45	4.6
	32～50				190	55	100	75	3.3
CS711H-16B	15～25 32～50	螺紋	0.01～1.6	220	95 120	110	35	53	2.2 4
SLF-20	15～20 25 32～50	法蘭	0.01～2.0	250	150 160 230	180	70	40 75	5 12.5
SLF-10 20	65～80 100 125～150	法蘭	0.01～2.0	250	250 310 350	205	100	170	23 25 34

CS1/44/CS711波紋管式蒸汽疏水閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/ssf.html">疏水閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、CS1/44/CS711波紋管式蒸汽疏水閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供疏水閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的CS1/44/CS711波紋管式蒸汽疏水閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：CS1/44/CS711波紋管式蒸汽疏水閥使用說明書
