高溫高壓圓盤式、膜盒式疏水閥

用途及結構特點

用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。
1、在工作壓力范圍內，無須調整，節能效果顯著。
2、抗蝕性強，動作可靠，經久耐用。
3、可迅速排出設備起動時的空氣及冷凝結水，排量大，漏氣率小。
4、閥內部裝有自動吹除裝置，新型皇冠式閥片，密封極為可靠。蒸氣保溫裝置，高效節能。

主要外形及連接尺寸

產品型號 Produstion Type	公稱通徑DN Nominal Diameter	連接方式 Type Of Connection	最高允許溫度Max allowable Temp ℃	閥體材質 Material Of Body	外形尺寸 （mm）External Dinensions
					L	H1	H2	W
HRF3	8	法蘭	500	WC6	230	78	35	135
	20	法蘭	500	WC6	230	78	35	135
	25	法蘭	500	WC6	230	78	35	135
HRW3	15	承插焊	500	WC6	130	78	35	135
	20	承插焊	500	WC6	130	78	35	135
	25	承插焊	500	WC6	130	78	35	135
HR3	15	內螺紋1/2"	500	WC6	130	78	35	135
	20	內螺紋3/4"	500	WC6	130	78	35	135
	25	內螺紋1"	500	WC6	130	78	35	135
HRF150 CS49H-160V	15	法蘭	500	WC6	400	122	58	228
	20	法蘭	500	WC6	400	122	58	228
	25	法蘭	500	WC6	400	122	58	228
	32	法蘭	500	WC6	400	122	58	228
	40	法蘭	500	WC6	400	122	58	228
	50	法蘭	500	WC6	400	122	58	228
HRW150 CS49H-160V	15	承插焊	500	WC6	220	122	58	228
	20	承插焊	500	WC6	220	122	58	228
	25	承插焊	500	WC6	220	122	58	228
	32	承插焊	500	WC6	320	122	58	228
	40	承插焊	500	WC6	320	122	58	228
	50	承插焊	500	WC6	320	122	58	228

用途及結構特點

膜合式疏水閥使用范圍廣泛，包括供熱汽主管線、伴熱管路、干燥器和工業加熱蒸汽設備系統，是最理想的選擇。
1、出色的排空氣能力，可耐過熱的蒸汽和水錘。
2、在壓力范圍內部都是具有固定過冷的循環操作。
3、閥內裝膜盒，有單組、雙組、多組。適用于大排量場合。
4、感溫元件，耐蝕性強，使本閥壽命經久耐用。
5、本件有碳鋼不銹鋼兩種，小型輕量，立式安裝效果最佳，亦可任意角度安裝。

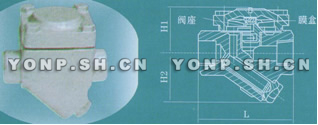

主要外形及連接尺寸

產品型號 Produstion Type	口徑 Caliber (DN)	連接方式 Conj Unotionmethod	適用壓力MPa	最高允許溫度Max allowable Temp ℃	閥體材質 Material Of Body	外形尺寸 （mm） External Dinensions
						L	H1	H2	W
CS16H- 16C	15-20	內螺紋	0.01～1.6	250	WCB	100	58	55	70
	25	內螺紋	0.01～1.6	250	WCB	120	58	55	70
	32-40	內螺紋	0.01～1.6	250	WCB	150	68	68	90
	50	內螺紋	0.01～1.6	250	WCB	160	68	68	90
CS46H- 16C	15-20	法蘭	0.01～1.6	250	WCB	150	55	55	70
	25	法蘭	0.01～1.6	250	WCB	160	55	55	70
	32-50	法蘭	0.01～1.6	250	WCB	210	85	60	120

HR/CS16/46H高溫高壓圓盤式、膜盒式疏水閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/ssf.html">疏水閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、HR/CS16/46H高溫高壓圓盤式、膜盒式疏水閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供疏水閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的HR/CS16/46H高溫高壓圓盤式、膜盒式疏水閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：HR/CS16/46H高溫高壓圓盤式、膜盒式疏水閥使用說明書
