500X泄壓持壓閥

產品概述

上海永鵬實業發展有限公司生產的500X泄壓持壓閥主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。500X泄壓持壓閥也用于大型供水系統的水錘消除裝置。并且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。500X 泄壓持壓閥系統動作平穩、強度高、使用壽命長。500X泄壓持壓閥適用于600mm 口徑以下的管道。

典型安裝圖

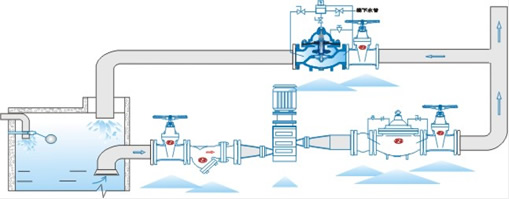

500X泄壓持壓閥典型安裝示意圖

主要外形尺寸

公稱通徑DN（mm)	尺寸
	L	A1	A	H1	H
20	150	130	333	463	557
25	160	130	333	463	557
32	180	130	333	463	557
40	200	140	343	516	610
50	203	140	343	516	610
65	216	140	355	520	625
80	241	145	360	537	642
100	292	155	400	596	750
125	330	165	420	653	808
150	356	180	435	709	864
200	495	205	480	805	1135
250	622	225	530	855	1185
300	698	245	575	953	1325
350	787	275	620	990	1385
400	914	285	668	1030	1445
450	978	285	668	1030	1445
500	978	410	780	750	1110
600	1230	456	888	850	1286

上海永鵬閥門500X泄壓持壓閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/slkzf.html">水力控制閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"500X泄壓持壓閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供水力控制閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的500X泄壓持壓閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：500X泄壓持壓閥使用說明書
