300X活塞式緩閉止回閥

產品概述

300X活塞式緩閉止回閥是利用液壓控制原理，通過管道中介質自身的壓力來實現活塞的上下運動，從而控制主閥的啟閉。300X活塞式緩閉止回閥的主閥盤關閉的快慢，是靠調節出口球閥的開度來實現。上海永鵬實業發展有限公司生產的緩閉止回閥僅限于DN500mm以上，DN500mm口徑以下的為隔膜式。

典型安裝圖

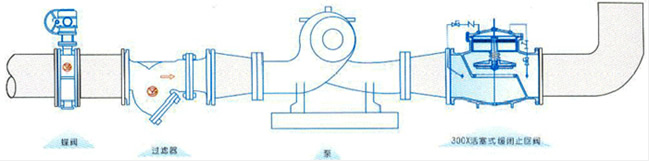

300X活塞式緩閉止回閥典型安裝示意圖

主要外形尺寸

DN	500	600	700	800
L	1075	1230	1300	1450
H1	620	695	930	950
H	750	850	1120	1150

上海永鵬閥門300X活塞式緩閉止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的水力控制閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"300X活塞式緩閉止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供水力控制閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的300X活塞式緩閉止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：300X活塞式緩閉止回閥使用說明書
