100X活塞式遙控浮球閥

產品概述

100X活塞式遙控浮球閥的閥盤與活塞通過閥桿連接為一體，利用浮球?qū)чy的啟閉來控制敏感元件活塞的上下運動。而達到主閥的啟閉。00X活塞式遙控浮球閥使用安全可靠、調試方便、壽命長。上海永鵬實業發展有限公司生產的100X活塞式遙控浮球閥實用于口徑大于等于500mm的管路中。

典型安裝圖

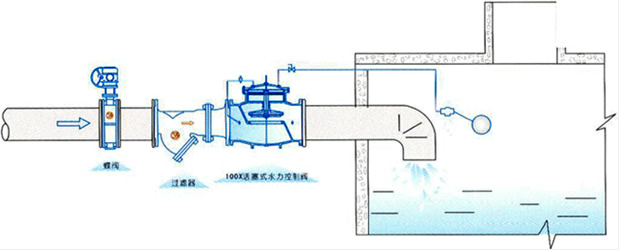

100X活塞式遙控浮球閥典型安裝示意圖

主要外形尺寸

DN	500	600	700	800
L	1075	1230	1300	1450
H1	620	695	930	950
H	750	850	1120	1150

上海永鵬閥門100X活塞式遙控浮球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/slkzf.html">水力控制閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"100X活塞式遙控浮球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供水力控制閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的100X活塞式遙控浮球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：100X活塞式遙控浮球閥使用說明書
