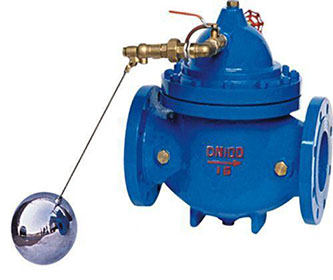

100X 遙控浮球閥

產品概述

100X隔膜式遙控浮球閥是上海永鵬實業發展有限公司開發生產的一種兼具多種功能的水力操作式閥門。100X隔膜式遙控浮球閥主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥由浮球開關控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；100X隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。100X隔膜式遙控浮球閥性能可靠、強度高、動作靈敏靈活適用于450mm口徑以下的管道。DN500mm口徑以上的建議使用活塞式。

典型安裝圖

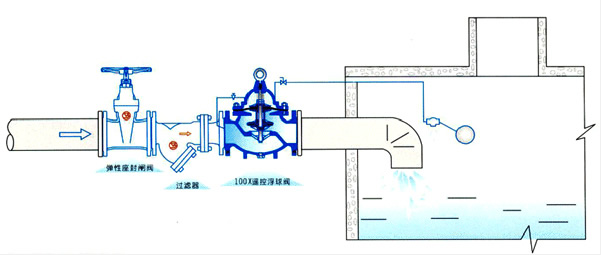

100X 遙控浮球閥典型安裝示意圖

主要外形尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	735
H	212	212	212	265	265	310	350	460	520	570	840	890	1030	1090	1150	1150

上海永鵬閥門100X 遙控浮球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的水力控制閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"100X 遙控浮球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供水力控制閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的100X 遙控浮球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：100X 遙控浮球閥使用說明書
