700X 水泵控制閥

產品概述

700X水泵控制閥由主閥4、針閥2、電磁向?qū)чy7、單向閥6、球閥3、電器控制。壓力等級：PN10、PN16、PN25 隔膜式：DN20-450，上海永鵬實業發展有限公司生產的700X水泵控制閥能夠控制水泵的止回閥，當水泵停止運行前，由進口壓力先關閉主閥的90%時，使水泵自動鼎峙，剩下的10%由回水關閉，可完全防止水錘現象產生，700X水泵控制閥適用于工礦企業、高層建筑中由水泵直接供水及生活用水管網系統。

典型安裝圖

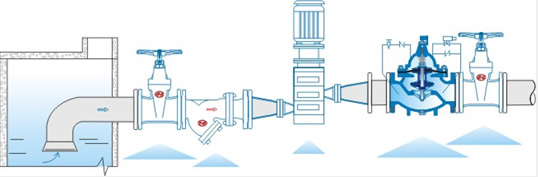

700X 水泵控制閥典型安裝示意圖

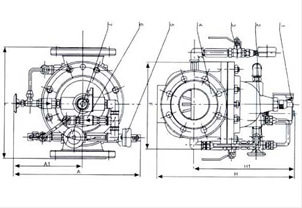

主要外形尺寸

公稱通徑 DN(MM)	尺寸
	L	AI	A	HI	H	F
20	180	292	136	342	172	116
25	180	292	136	342	172	116
32	180	292	136	342	172	116
40	240	330	155	395	225	168
50	240	330	155	395	225	168
65	250	350	165	405	270	180
80	285	365	175	430	289	210
100	360	410	195	510	375	284
125	400	455	220	560	420	310
150	455	475	230	585	450	370
200	585	530	255	675	722	463
250	650	623	300	730	769	525
300	800	700	340	760	906	625
350	860	840	415	840	1480	705
400	960	880	430	910	1027	778
450	1075	930	460	1030	1027	778

上海永鵬閥門700X 水泵控制閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/slkzf.html">水力控制閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"700X 水泵控制閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供水力控制閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的700X 水泵控制閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：700X 水泵控制閥使用說明書
