DS101/201活塞式多功能水泵控制閥

產品概述

DS101/201活塞式多功能水泵控制閥主要用于安裝在大口徑給水管網系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。DS101/201活塞式多功能水泵控制閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性，雙腔室、雙閥瓣結構可使閥門在停泵后迅速關閉90%（防止回流介質導致水泵反轉），再緩慢關閉其余10%（消除破壞性水錘）活塞式閥門性能可靠、強度高、動作平穩，防止開泵水錘和停泵水錘的場合。上海永鵬實業發展有限公司開發生產的DS101/201活塞式多功能水泵控制閥只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。

典型安裝圖

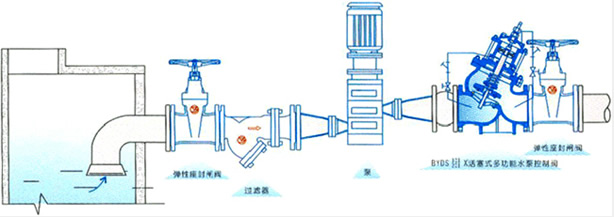

DS101/201活塞式多功能水泵控制閥典型安裝示意圖

主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400
L	205	216	250	320	365	415	500	605	698	787	914	978	978	1150	1300	1450	1650	1800	2000	2350
H	293	328	364	418	481	543	673	729	927	957	1188	1218	1600	1800	2000	2300	2600	2700	2860	3200

上海永鵬閥門DS101/201活塞式多功能水泵控制閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/slkzf.html">水力控制閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"DS101/201活塞式多功能水泵控制閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供水力控制閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的DS101/201活塞式多功能水泵控制閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：DS101/201活塞式多功能水泵控制閥使用說明書
