美標法蘭截止閥

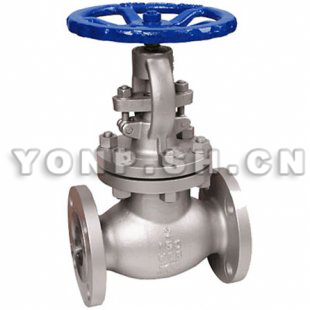

美標法蘭截止閥的產品概述

美標法蘭截止閥的閥門結構設計吸收了國內外先進技術，閥體采用球形結構，造型美觀，閥座閥瓣采用錐形密封結構，密封可靠。法蘭連接鋼制截止閥適用于Class150～300，工作溫度 29～425℃(碳鋼材質)或 40～550℃(不銹鋼材質)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

美標法蘭截止閥的結構特點

1、美標截止閥產品的設計制造符合美國標準ASME B16.34等國外先進標準要求。
2、閥體外型為球形或流線形，造型美觀，流道形狀為直通式，流體阻力小。
3、截止閥的關閉件（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。
4、閥座可為更換式閥座，可以任意組合與關閉件密封面材料的配對，以滿足各種工況的要求，延長使用壽命。

標準? STD

設計與制造 Design and Manufacture	結構長度 Face to face/ End to end	法蘭尺寸 Flange Dimension	對焊連接尺寸 welding dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 Inspection and Test
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

壓力試驗

公稱壓力PN(Lb) NominalPressure	強度試驗 Shell Test		水密封試驗     Water Seal Test		氣密封試驗 Air Seal Test
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

主要零件材料及性能

體、蓋 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片（環） Sealing Shim	填料    Packing	工作溫度Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13Cr  STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨  13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L	柔性石墨  增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品  Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸 醋酸 尿素  Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

主要尺寸和重量

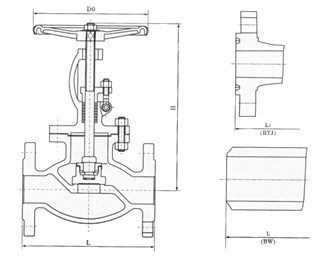

DN					150Lb 凸面法蘭（RF)  主要尺寸Dimensions（mm）															重量 Weight
mm		in			L			D			D1		D2	b	n-φd	H		D0
15		1/2			108			89			60.5		35	11.2	4-16	241		100		6.9
20		3/4			117			98			69.9		43	12.7	4-16	241		100		9.8
25		1			127			108			79.2		51	14.2	4-16	242		125		13.5
32		11/4			140			117			89		63	16	4-16	280		160		19.5
40		11/2			165			127			98.6		73	17.5	4-16	286		160		28.5
50		2			203			152			120.7		92	19	4-19	368		200		18
65		21/2			216			178			139.7		105	22.4	4-19	387		200		30
80		3			241			190			152.4		127	24	4-19	411		250		41
100		4			292			229			190.5		157	24	4-19	454		250		64
125		5			356			254			216.0		186	24	8-22.5	455		350		86
150		6			406			279			241.3		216	25.4	8-22.5	541		350		113
200		8			495			343			298.5		270	28.4	8-22.5	651		450		178
250		10			622			406			362.0		324	30.2	12-25.4	800		450		270
300		12			698			483			431.8		381	32	12-25.4	1231		600		350
350		14			787			533			476.3		413	35	12-29	1450		600		460
400		16			914			597			539.8		470	36.6	26-29	1645		600		590
DN				300Lb 凸面法蘭（RF)  主要尺寸Dimensions（mm）																重量 Weight
15	1/2			152			95			66.5			35	14.2	4-16	241		140		7.7
20	3/4			178			117			82.5			43	16	4-19	241		140		11.3
25	1			203			123			89			51	17.5	4-19	283		160		16.8
32	11/4			216			133			98.5			63	19	4-19	320		200		21.2
40	11/2			229			155			114.3			73	20.6	4-22.5	322		200		32.6
50	2			267			165			127			92	22.4	8-19	399		200		25
65	21/2			292			190			149.4			105	25.4	8-22.5	438		250		30
80	3			318			210			168.1			127	28.4	8-22.5	464		280		35
100	4			356			254			200.2			157	31.8	8-22.5	565		350		56
125	5			400			279			235			186	35	8-22.5	614		350		96
150	6			444			318			269.7			216	36.6	12-25.4	717		400		120
200	8			559			381			330.2			270	41.2	12-25.4	930		500		212
250	10			622			444			387.4			324	47.8	16-28.5	1012		550		330
300	12			711			521			450.8			381	50.8	16-32	1231		600		472
350	14			762			584			514.4			413	54	20-32	1450		600		715
400	16			864			648			571.5			470	57.2	20-35	1645		600		920
DN			600Lb 凸面法蘭（RF）  主要尺寸Dimensions（mm）																		重量 Weight
mm	in		L			D			D1			D2		b	n-φd		H		D0
15	1/2		165			95			66.5			35		14.5	4-16		285		100		7.8
20	3/4		190			117			82.5			43		16	4-19		285		125		12.5
25	1		216			124			89			51		17.5	4-19		313		160		17.5
32	11/4		229			133			98.5			63		21	4-19		328		160		23.5
40	11/2		241			156			114.3			73		22.5	4-22.5		365		180		38.5
50	2		292			165			127			92		33	8-19		444		200		35
65	21/2		330			190			149.4			105		36	8-22.5		483		250		50
80	3		356			210			168.1			127		39	8-22.5		533		250		60
100	4		432			273			216			157		45	8-25.4		622		350		110
125	5		508			330			266.7			186		52	8-28.5		750		350		200
150	6		559			356			292.1			216		55	12-28.5		800		450		230
200	8		660			419			349.3			270		63	12-32		927		500		410
250	10		787			508			431.8			324		71	16-35		1257		600		625
300	12		838			559			489			381		74	20-35		1468		680		860

永鵬閥門美標法蘭截止閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/jzf.html">截止閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"美標法蘭截止閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供截止閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的美標法蘭截止閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：J41B氨用截止閥使用說明書
