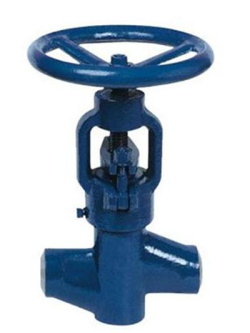

陶瓷截止閥

結構特點及用途

產品用途
陶瓷截止閥適用于公稱壓力PN1.6～32.0Mpa及P54170V，工作溫度-29～540℃的石油、化工、礦山、冶金、電力行業等各種工況的管路上，切斷或接通管路介質。特別是用于排灰、排渣系統，放料、排污系統中，其使用壽命比普通合金密封面閥門提高10倍以上。
產品結構特點
1.密封可靠、性能優良、造型美觀、互換性好。
2.閥瓣、閥座密封面采用最新工程陶瓷材料，按引進美國的先進工藝研制開發制造而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。
3.閥體通道和內腔鑲裝及噴涂陶瓷襯里，可與陶瓷襯里管道連接組成耐磨管路系統，用于排灰排渣及放料排污系統可有效地延長系統的使用壽命。
4.采用高性能新型填料。
5.閥門可采用各種配管法蘭標準及法蘭密封面型式，結構形式有直通式與直流式、傳動方式有手動、齒輪傳動、電動等，滿足各種工程需要及用戶要求。

產品引用標準

產品型號規格： PN1.6～32.0MPa DN10～200mm P(54)170V

設計與制造：GB12235 JB/T3595
結構長度：GB12221
壓力溫度等級：GB9131
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092

主要零件的材料說明

閥 體	25 WCB	12Cr1MoV	ZGCr5Mo	ZG1Cr18Ni9Ti
閥 蓋	25 WCB	12Cr1MoV	ZGCr5Mo	ZG1Cr18Ni9Ti
閥 板	25 +工程陶瓷	25Cr2Mo+工程陶瓷	ZGCr5Mo+工程陶瓷	ZG1Cr18Ni9Ti+工程陶瓷
閥 座	工程陶瓷	工程陶瓷	工程陶瓷	工程陶瓷
閥 桿	2Cr13	25Cr2MoV	25Cr2MoV	1Cr18Ni9Ti
閥桿螺母	ZCuA110Fe3	ZCuA110Fe3	ZCuA110Fe3	ZCuA110Fe3

永鵬閥門陶瓷截止閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/jzf.html">截止閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"陶瓷截止閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供截止閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的陶瓷截止閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：陶瓷截止閥使用說明書
