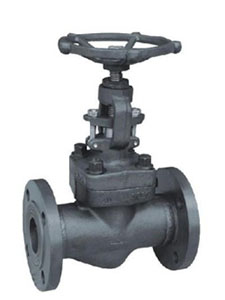

J41H/J41Y/J41W型鍛鋼法蘭截止閥

應用規范

設計與制造		JB/T3595
連接端尺寸	結構長度	JB/T3595
	焊端尺寸	JB/T79
檢驗與試驗		JB/T3595
材料	碳鋼	GB/T12229
	不銹鋼	GB/T1220
	合金鋼	GB3077
標志		GB/T12220
供貨		JB/T7928

主要零件材料及主要用途

型號	閥體	閥蓋	閥瓣	閥座	閥桿	填料	適用介質	適用溫度
J41H-(16)C	A105		3Cr13	2Cr13	2Cr13	柔性石墨	水、油品、蒸汽	450
J41W-(25)P	1Cr18Ni9Ti		1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti	PTFE	硝酸類	200
J41Y-(40)P	1Cr18Ni9Ti		Ocr18Ni9+Stellite12	0Cr18Ni9+Stellite6	1Cr18Ni9Ti	PTFE	厭酸類、堿液	200
J41W-(40)R	0Cr18Ni12Mo2Ti		0Cr17Ni12Mo2	0Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti	PTFE	醋酸類、磷酸	200
J41Y-(100)L	0Cr17Ni14Mo2		316L+Stllite12	316L+Stellite+	316L	PTFE	尿素、甲銨液、磷酸	200
J41-(64)H	15CrMo(F12)		F12+ Stllite12	F12+Stellite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550
J41-(100)I	1Cr5Mo		1Cr5Mo+ Stllite12	1Cr5Mo+Stellite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

主要外形尺寸、連接尺寸及重量

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
		L	D	D1	D2	D6	b	f	F1	Z-φd	Do	H	質量
1.6	15	130	95	65	45		16	2		4-φ14	120	218	5.2
	20	150	105	75	55		16	2		4-φ14	140	258	7.0
	25	160	115	85	65		16	2		4-φ14	160	275	7.4
	32	180	135	100	78		18	2		4-φ18	180	280	8.5
	40	200	145	110	85		18	3		4-φ18	200	330	12.5
	50	230	160	125	100		18	3		4-φ18	240	350	14

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
		L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	質量(Kg)
1.6	50	230	160	125	100		16	3		4-φ18	220	320	19
	65	290	180	145	120		18	3		4-φ18	280	325	28
	80	310	195	160	135		20	3		8-φ18	300	355	38
	100	350	215	180	155		20	3		8-φ18	320	415	52
	125	400	254	210	185		22	3		8-φ18	320	460	80
	150	480	280	240	210		24	3		8-φ23	320	510	105
	200	600	335	295	265		26	3		12-φ23	400	568	180
	250	650	405	355	320		30	3		12-φ25	450	752	326
	300	750	460	410	375		30	4		12-φ25	500	812	452
	350	850	520	470	435		34	4		16-φ25	700	960	590
	400	950	580	525	485		36	4		16-φ30	800	1060	950

公稱壓力 PN(MPa)	公稱通徑 DN（mm）	標 準 值								參 考 值
		L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	質量（Kg）
1.6	15	130	95	65	45		16	2		3-φ14	120	218	5.2
	20	150	105	75	55		16	2		3-φ14	140	258	7.0
	25	160	115	85	65		16	2		3-φ14	160	275	7.4
	32	180	135	100	78		18	2		4-φ18	180	280	8.5
	40	200	145	110	85		18	3		4-φ18	200	330	12.5
	50	230	160	125	100		20	3		4-φ18	240	350	16
4.0	15	130	95	65	45	40	16	2	4	3-φ14	120	233	5.4
	20	150	105	75	55	51	16	2	4	3-φ14	140	275	7.0
	25	160	115	85	65	58	16	2	4	3-φ14	160	285	8.85
	32	180	135	100	78	66	18	2	4	4-φ18	180	302	11.8
	40	200	145	110	85	76	18	3	4	4-φ18	200	355	16.5
	50	230	160	125	100	88	20	3	4	4-φ18	240	373	24

6.4	15	170	105	75	55	41	18	2	4	4-φ14	140	195	10
	20	190	125	90	68	51	20	2	4	4-φ18	160	228	13
	25	210	135	100	78	58	22	2	4	4-φ18	180	275	14.5
	32	230	150	110	82	66	24	2	4	4-φ23	200	325	19
	40	260	165	125	95	76	24	3	4	4-φ23	240	360	25
	50	300	175	135	105	88	26	3	4	8-φ23	280	410	35
公稱壓力	公稱通徑	L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	質量
10.0	15	170	105	75	55	35	20	2	6.5	4-φ14	140	202	11
	20	190	125	90	68	45	22	2	6.5	4-φ18	160	228	13.2
	25	210	135	100	78	50	24	2	6.5	4-φ18	180	250	14
	32	230	150	110	82	65	24	2	6.5	4-φ23	220	326	15
	40	260	165	125	95	75	26	3	6.5	4-φ23	240	359	29
	50	300	195	145	112	85	28	3	8	8-φ25	2890	414	49
16.0	15	170	110	75	52	35	24	2	6.5	4-φ18	140	148	12.2
	20	190	130	90	62	45	26	2	6.5	4-φ23	160	156	15
	25	210	140	100	72	50	28	2	6.5	4-φ23	180	175	17
	32	230	165	115	85	65	30	2	6.5	4-φ25	220	200	21.4
	40	260	175	125	92	75	32	3	6.5	4-φ27	240	231	32
	50	300	215	165	132	95	36	3	8	8-φ25	300	262	52

永鵬閥門J41H/J41Y/J41W型鍛鋼法蘭截止閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的截止閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"J41H/J41Y/J41W型鍛鋼法蘭截止閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供截止閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的J41H/J41Y/J41W型鍛鋼法蘭截止閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
