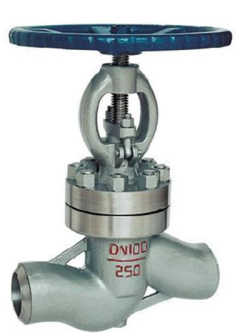

J61Y(夾箍式)電站用對焊契式截止閥

應用規范

設計與制造		JB/T3595
連接端尺寸	結構長度	JB/T3595
	焊端尺寸	JB/T79
檢驗與試驗		JB/T3595
材料	碳鋼	GB/T12229
	合金鋼	ZB/J98015 JB/T5263
標志		GB/T12220
供貨		JB/T7928

主要零件材料及主要用途

型號	閥體	閥蓋	閥瓣	閥座	閥桿	填料	適用介質	適用溫度
J61Y-(320)	A105		2Cr13+ Stellite12	D507Mo	2Cr13	柔性石墨	水、蒸汽	425
J61Y-(320)PI	Ocr18Ni9Ti(F321)		321+ Stellite12	Stellite6	321	柔性石墨	水、蒸汽	540
J61Y-P54(170)	12CrLMoV		12CrMoV+ Stellite12	Stellite6	25CrMo1Va	柔性石墨	蒸汽	570

主要外形尺寸、連接尺寸及重量

型 號	公稱直徑 NP(Mpa)	公稱通徑 DN(mm)	標準值				參考值
			L	d	D1	D2	h	Do	H	H1	質量（Kg）
J61Y-320	32	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-P54170	P5417	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-320	32	15	150	113	16	35	12	200	247	45	10.5
J61Y-320PI	32	15	150	13	16	35	12	200	247	45	10.5
J61Y-P54200V	P5420	15	150	13	16	35	12	200	247	45	10.5
J61Y-320	32	20	150	19	22	35	18	200	247	47	9.9
J61Y-P54170V	P5417	20	150	19	22	35	18	200	247	47	9.9
J61Y-320	32	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-320PI	32	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-P54200V	P5420	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-320	32	32	180	27	31	52	24	240	282	66	12.8
J61Y-P54170	P5417	32	180	27	31	52	24	240	282	66	12.8

型 號	公稱直徑 NP(Mpa)	公稱通徑 DN(mm)	標準值				參考值
			L	d	D1	D2	h	Do	H	H1	質量（Kg）
J61Y-320	32	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-P54170	P5417	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-320	32	15	150	113	16	35	12	200	247	45	10.5
J61Y-320PI	32	15	150	13	16	35	12	200	247	45	10.5
J61Y-P54200V	P5420	15	150	13	16	35	12	200	247	45	10.5
J61Y-320	32	20	150	19	22	35	18	200	247	47	9.9
J61Y-P54170V	P5417	20	150	19	22	35	18	200	247	47	9.9
J61Y-320	32	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-320PI	32	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-P54200V	P5420	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-320	32	32	180	27	31	52	24	240	282	66	12.8
J61Y-P54170	P5417	32	180	27	31	52	24	240	282	66	12.8

永鵬閥門J61Y(夾箍式)電站用對焊契式截止閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/jzf.html">截止閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"J61Y(夾箍式)電站用對焊契式截止閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供截止閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的J61Y(夾箍式)電站用對焊契式截止閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：J61Y(夾箍式)電站用對焊契式截止閥使用說明書
