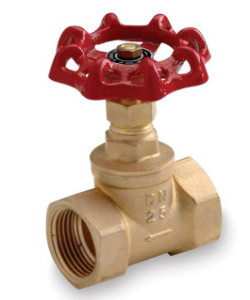

J11W銅內螺紋截止閥

主要性能規范

型號	公稱壓力 (MPa)	試驗壓力PS(MPa)		工作壓力Ps	工作溫度℃	適用介質
		殼體	密封
J11W-16T	1.6	2.4	1.76	1.6	≤200	油類
J11W-16P						硝酸類腐蝕性介質

主要零部件材料

零件 名稱	閥體、閥蓋、閥瓣	密封圈	密桿	填料	墊片
材料	灰鑄鐵	黃銅	碳鋼	油浸石棉盤根	橡膠石棉板

主要尺寸及重量

公稱通徑 DN	管螺紋 G	尺寸㎜						重量 ㎏
		L	L1	S	H	H1	Do
15	1/2	90	14	32	109	117	55	0.9
20	3/4	100	16	36	109	117	55	1.1
25	1	120	18	46	132	142	80	1.8
32	1 1/4	140	20	55	156	168	100	2.5
40	1 1/2	170	22	65	167	182	100	3.7
50	2	200	24	80	182	200	120	5.5
65	2 1/2	260	26	95	200	223	146	9.3

公稱通徑 DN	管螺紋 G	尺寸㎜						重量 ㎏
		L	L1	S	H	H1	Do
15	1/2	65	12	30	81	87	60	0.6
20	3/4	75	13	36	87	94	60	0.8
25	1	90	15	46	99	107	80	1.1
32	1 1/4	105	16	55	112	122	90	2.1
40	1 1/2	120	18	62	125	137	100	2.8
50	2	140	20	75	140	155	100	4.4

永鵬閥門J11W銅內螺紋截止閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/jzf.html">截止閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"J11W銅內螺紋截止閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供截止閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的J11W銅內螺紋截止閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：J11W銅內螺紋截止閥使用說明書
