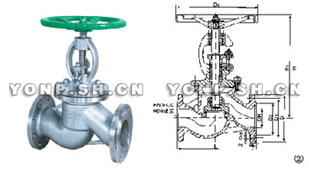

J41TC陶瓷截止閥

特點

目前國內外截止閥大部分密封副都采用堆焊工藝，由于，管道中含有雜質物，使閥門在啟閉壓壞密封，使截止閥過早失去密封性能。該產品密封副全部結構陶瓷制造。陶瓷具有高硬質，耐磨損，使用壽命長等特點。

主要零件材料

型號Type	公稱壓力(MPa) Nominal pressure	試驗壓力(MPa)Test pressure		工作溫度Working temperature	適用介質Applicable medium
		殼體	密封The seal
J41TC	2.5	3.8	2.8	≤200℃	煤渣、灰渣、渣水混合物等介質Ash dregs, the pulp water mixture and so on lie between bribes
	4.0	6.0	4.4
	6.4	9.6	7.1
	10.0	15.0	11.0

主要性能規范

閥體、閥蓋Body, Bonnet	閥座seat	閥瓣Disc	閥桿Stem	填料Packing
WCB	結構陶瓷+碳鋼Structure ceramics + carbon steel	結構陶瓷+碳鋼Structure ceramics + carbon steel	不銹鋼Stainless steel	聚四氟乙烯polyfluortetraethylene

主要連接尺寸

型號Type	PN	尺寸Dimensions
		DN	L	D1	D2	b	Z-Φd	D0
J41TC	2.5MPa	15	130	65	45	16	4-M12	120
		20	150	75	55	16	4-M12	140
		25	160	85	65	16	4-M12	160
		32	180	100	78	18	4-M16	180
		40	200	110	85	18	4-M16	240
		50	230	125	100	20	4-M16	240
		65	290	145	120	22	8-M16	280
		80	310	160	135	22	8-M16	320
		100	350	190	160	24	8-M20	360
		125	400	220	188	28	8-M22	400
		150	480	250	218	30	8-M22	400
		200	600	310	278	34	12-M22	450

型號Type	PN	尺寸Dimensions
		DN	L	D1	D2	b	Z-Φd	D0
J41TC	4.0MPa	15	130	65	45	16	4-M12	120
		20	150	75	55	16	4-M12	140
		25	160	85	65	16	4-M12	160
		32	180	100	78	18	4-M16	160
		40	200	110	85	18	4-M16	200
		50	230	125	100	20	4-M16	240
		65	290	145	120	22	8-M16	280
		80	310	160	135	22	8-M16	320
		100	350	190	160	24	8-M20	360
		125	400	220	188	28	8-M22	400
		150	480	250	218	30	8-M22	450
		200	600	320	282	38	12-M27	450

型號Type	PN	尺寸Dimensions
		DN	L	D1	D2	b	Z-Φd	D0
J41TC	6.4MPa	15	170	75	55	18	4-M12	100
		20	190	90	68	20	4-M16	100
		25	210	100	78	22	4-M16	120
		32	230	110	82	24	4-M20	140
		40	260	125	95	24	4-M20	160
		50	300	135	105	26	4-M20	180
		65	340	160	130	28	8-M20	320
		80	380	170	140	30	8-M20	360

型號Type	PN	尺寸Dimensions
		DN	L	D1	D2	b	Z-Φd	H	D0
J41TC	10.0MPa	15	170	105	62	20	4-Φ14	230	140
		20	190	125	62	22	4-Φ18	275	160
		25	210	135	72	24	4-Φ18	295	180
		32	230	150	85	24	4-Φ23	330	200
		40	260	165	92	26	4-Φ23	350	240
		50	300	195	132	28	4-Φ25	405	280
		65	340	220	152	32	8-Φ25	430	320
		80	38	230	168	34	8-Φ25	465	400
		100	430	265	200	38	8-Φ30	550	450

永鵬閥門J41TC陶瓷截止閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的截止閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"J41TC陶瓷截止閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供截止閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的J41TC陶瓷截止閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：J41TC陶瓷截止閥使用說明書
