JY41W銅氧氣專用截止閥

主要性能規格

型號	公稱壓力 PN(MPa)	殼體試驗壓力Ps (MPa)		氣密封試驗 壓力Ps (MPa)	適用溫度℃	適用介質
		水	氣
JY41W-25T	2.5	3.8	2.5	2.5	常 溫	氧 氣
JY41W-25T	4.0	6.0	4.0	4.0

主要尺寸及重量

公稱通徑 DN(㎜)	尺寸㎜													重量 ㎏
	L	D	D1	D2	b	f	Z-фd	D2	1	H	Do	H1	L1
15	130	95	65	45	16	2	4-ф14	82	10	190	100	-	-	5
20	150	105	75	55	16	2	4-ф14	95	13	213	100	-	-	36.5
25	160	115	85	65	16	2	4-ф14	98	15	236	125	-	-	7
32	190	135	100	78	18	2	4-ф18	120	28	312	180	-	-	13.5
40	200	145	110	85	18	3	4-ф18	135	20	328	160	-	-	16
50	230	160	125	100	20	3	4-ф18	160	25	450	320	-	-	32

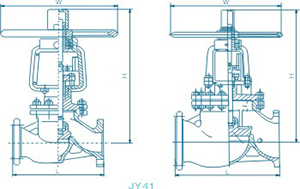

主要外形尺寸、連接尺寸及重量

公稱壓力 PN(Mpa)	公稱通徑 DN(㎜)	尺寸㎜										重量 ㎏
		L	D	D1	D2	D6	b	Do	H	H1	Z-фd
1.6	15	130	95	65	45	-	14	75	110	119	4-ф14	2
	20	150	110	75	55	-	14	75	110	120	4-ф14	3
	25	160	115	85	65	-	14	75	116	126	4-ф14	4
	32	180	135	100	78	-	15	120	143	160	4-ф18	6.1
	40	200	145	110	85	-	16	120	147	168	4-ф18	8.2
	50	230	160	125	100	-	16	160	172	194	4-ф18	11
	65	290	180	145	120	-	18	-	-	-	4-ф18	28
	80	310	195	160	135	-	20	-	-	-	8-ф18	34
	100	350	210	180	155	-	20	-	-	-	8-ф18	43
	125	400	245	210	185	-	22	-	-	-	8-ф18	70
	150	480	280	240	210	--	24	-	-	-	12-ф23	95
2.5	15	130	95	65	45	-	16	-	154	-	4-ф14	5
	20	150	105	75	55	-	16	-	184	-	4-ф14	7
	25	160	115	85	65	-	16	-	188	-	4-ф14	9
	32	180	135	100	78	-	18	-	-	-	4-ф18	13
	40	200	145	110	85	-	18	-	292	-	4-ф18	17
	50	230	160	125	100	-	20	-	-	-	4-ф18	20
	65	290	180	145	120	-	22	-	-	-	8-ф18	25
	80	310	195	160	135	-	22	-	-	-	8-ф18	35
	100	350	230	190	160	-	24	-	-	-	8-ф23	50
	125	400	270	220	188	-	28	-	-	-	8-ф25	75
	150	480	300	250	218	-	30	-	-	-	8-ф25	100
4.0	15	130	95	65	45	40	16	-	-	-	4-ф14	5
	20	150	105	75	55	51	16	-	-	-	4-ф14	7
	25	160	115	85	65	58	16	-	-	-	4-ф14	9
	32	180	135	100	78	66	18	-	-	-	4-ф18	13
	40	200	145	110	85	76	18	-	-	-	4-ф18	17
	50	230	160	125	100	88	20	-	-	-	4-ф18	20
	65	290	180	145	120	110	22	-	-	-	8-ф18	25
	80	310	195	160	135	121	22	-	-	-	8-ф18	35
	100	350	230	190	160	150	24	-	-	-	8-ф23	50
	125	400	270	220	188	176	28	-	-	-	8-ф25	75
	150	480	300	250	218	204	30	-	-	-	8-ф25	100

永鵬閥門JY41W銅氧氣專用截止閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/jzf.html">截止閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"JY41W銅氧氣專用截止閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供截止閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的JY41W銅氧氣專用截止閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：JY41W銅氧氣專用截止閥使用說明書
